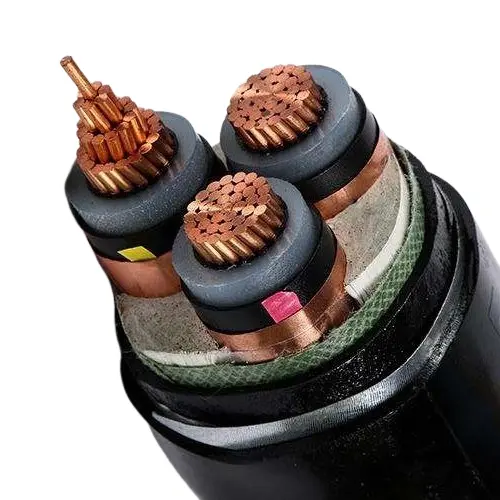

XLPE szigetelt PVC köpenyű STA MV kábel

Ez a professzionális beszállító, a Beida által kínált XLPE szigetelt PVC-burkolatú STA MV kábel térhálósított polietilént (XLPE) használ szigetelőanyagként, amely kiváló elektromos tulajdonságokkal, hőállósággal és öregedésállósággal rendelkezik. A polivinil-klorid (PVC) külső burkolattal kombinálva tovább fokozza a nedvesség, a kémiai korrózió és a fizikai kopás elleni védelmet. Az acélszalag páncélréteg nagy nyomó- és ütésállóságot biztosít a kábelnek, lehetővé téve, hogy alkalmazkodjon a különféle fektetési környezetekhez, mint például a közvetlen betemetéshez, alagutakhoz és csővezetékekhez. Különösen alkalmas olyan beépítési módokhoz, amelyek nem igényelnek további vezetékvédelmet, és közvetlenül a föld alá temethetők.

A feszültségszinteket tekintve a termékek több általánosan használt specifikációt fednek le, mint például a 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV és 26/35KV, amelyek megfelelnek a különböző középfeszültségű áramátviteli és elosztási forgatókönyvek igényeinek. A kábelszerkezet kialakítása szigorú, megfelel a vonatkozó nemzeti szabványoknak, és jó hosszú távú működési stabilitással és biztonsági ráhagyással rendelkezik.

Alkalmazások:

A térhálósított polietilén szigetelésű, PVC köpenyű, acélszalaggal páncélozott erősáramú kábeleket acélszalagos védelmük miatt elsősorban városi áramelosztásban, vidéki villamosenergia-hálózatokban, bányászati ​​áramellátásban és vasúti tranzitrendszerekben használják. Berendezések, például alállomások, elosztószekrények, transzformátorok és generátorok csatlakoztatására szolgálnak. Ez a kábeltípus alkalmas az áramelosztó hálózatok vagy ipari létesítmények energiaátvitelére. Közvetlenül a föld alá temethető, vagy kábelárokba vagy kábeltálcába szerelhető. A kábel ellenáll bizonyos nyomásnak, de húzóerőnek nem.

Termék felépítése

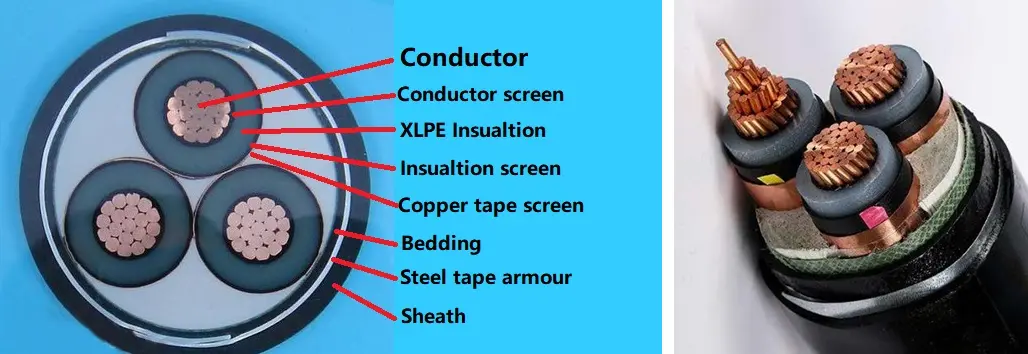

XLPE szigetelt PVC köpenyű STA MV kábel T1R rézvezetőből, XLPE szigetelésből, PVC burkolószalagból Acélszalag páncélzatból és PVC köpenyből áll.

Vezető: Réz vagy alumínium vezető, kerek állvány vagy formázott, 2. osztály az IEC 60228 szerint

és GB/T 3956-2008.

Szigetelés: Térhálósított polietilén szigetelés， A szigetelés vastagságának, az anyagtulajdonságnak meg kell felelnie az IEC 60502-2 és GB/T 12706.2, GB/T 12706.3 szabványoknak.

Vezető árnyékolása: A vezető árnyékolása extrudált félvezető nem fémes anyagból készüljön, az extrudált félvezető anyagot pedig szorosan a szigeteléshez kell rögzíteni.

Szigetelő árnyékolás: A szigetelő pajzsnak egy nemfémes félvezető réteg és egy fémes réteg kombinációjából kell állnia. A szigetelőmaghoz szorosan kötődő vagy leválasztható nem fémes félvezető réteget közvetlenül kell extrudálni minden egyes szigetelt magra. Ezután egy fém árnyékoló réteget kell körbetekerni a nem fém félvezető réteg köré. Meg kell felelnie az IEC 60502-2, GB/T 12706.2 és GB/T 12706.3 előírásainak.

Belső burkolatok: A belső burkolatokat extrudálni kell. Az anyagoknak meg kell felelniük a kábel üzemi hőmérsékletének és kompatibilisnek kell lenniük a szigetelőanyaggal.

Acélszalagos páncél: A többerű kábeleknél a páncélzatot kettős acélszalagnak megfelelő belső burkolatra kell felhelyezni. Az egyeres kábelek váltakozó áramú hálózaton való használatra a rendszereknek nem mágneses acélszalagból kell állniuk.

Külső burkolat: PVC köpeny， A köpeny vastagsága, az anyagtulajdonság az IEC 60502.2 és a GB/T 12706 szerint kell, hogy legyen.

Lángálló kábel: Lángálló PVC külső köpenyanyagot kell használni. Az égésgátló minőségek három kategóriába sorolhatók: A, B és C köteg.

Teljesítmény paraméter

Névleges feszültség: 3,6/6 kV - 18/30 kV; 26/35 kV

Tesztfeszültség: A teljesítmény-frekvencia tesztfeszültségnek 3,5 U0-nak kell lennie, és a tesztnek 5 percig kell tartania meghibásodás nélkül.

A vezető maximális üzemi hőmérséklete: 90 ºC

Rövidzárlati hőmérséklet: +250 ºC

Szigetelés vastagsága:

Kábel teszt

A rutin kábeltesztek a következőket tartalmazzák: 1) Vezető egyenáramú ellenállásának vizsgálata, amely megköveteli, hogy az egyenáramú ellenállás 20 °C-on megfeleljen a GB/T 3956-2008 és az IEC 60228 szabvány követelményeinek; 2) AC feszültség teszt, folyamatos 3,5U0 feszültségen 5 percig, nem lehet meghibásodás; 3) A GB/T 3048.12 szabvány szerint végrehajtott részleges kisülési teszt, 1,73 U0 feszültségen nem szabad 10 pC-nál nagyobb kisülést létrehozni, és a teszt érzékenységének el kell érnie a 10 pC-t vagy magasabbat.

A mintavételi vizsgálatok főként a következőket foglalják magukban: 1) Vezetőszerkezet ellenőrzése, amelynek meg kell felelnie a GB/T 3956-2008 és az IEC 60228 szabvány követelményeinek; 2) A szigetelés, a belső bélés, az acélszalag páncélzat és a köpeny szerkezeti méreteinek meg kell felelniük az IEC 60502.2, GB/T 12706.2-2020 és GB/T 12706.3-2020 követelményeinek; 3) Termikus nyúlási teszt, amelyet a GB/T 2951.21-2008 és az IEC 60811-2-1 9. fejezete szerint kell elvégezni, és az eredményeknek meg kell felelniük a megfelelő szabványoknak.

A típusvizsgálat a következőkre terjed ki: a szigetelés és a burkolat mechanikai és fizikai tulajdonságainak, valamint elektromos tulajdonságainak meg kell felelniük az IEC 60502.2, GB/T 12706.2-2020 és GB/T 12706.3-2020 követelményeinek; az egykábeles égési tesztnek meg kell felelnie a GB/T 19666-2019 és az IEC 60332 előírásainak; a kötegelt égésgátló tesztnek meg kell felelnie a GB/T 19666-2019 és az IEC 60332 követelményeinek is.

A termék beépítési feltételei:

Környezeti hőmérséklet a kábel telepítése közben

Térhálósított etilén szigetelésű és PVC köpenyű tápkábelek esetén a környezeti hőmérséklet nem lehet 0°C-nál alacsonyabb a telepítés során.

Minimális hajlítási sugár a kábel felszerelésekor

Csomagolás és szállítás

Csomagolás részletei:

Ezt a vásárolt mennyiség és igény határozza meg. Meg lehet alkudni.

Kikötő: Tiencsin kikötő

Szállítás: tengeren, légi úton, expressz.
