TUV-tanúsítvánnyal rendelkező fotovoltaikus kábel

A Tianjin Beida, a TUV-tanúsítvánnyal rendelkező fotovoltaikus kábel professzionális gyártója és szállítója évtizedek óta mélyen részt vesz a kábeliparban. Komplett kutatás-fejlesztési és termelési rendszerével, valamint szigorú minőségellenőrzésével megbízható energiaátviteli megoldásokat kínál a fotovoltaikus energiatermelő rendszerek számára. A fotovoltaikus kábeleit kifejezetten a fotovoltaikus modulok épületen belüli és kívüli csatlakoztatására tervezték, és jobban megfelelnek olyan összetett forgatókönyvekhez, amelyek magas mechanikai teljesítményigényekkel és zord éghajlati viszonyokkal rendelkeznek, kiegyensúlyozva a stabilitást és a tartósságot a fotovoltaikus rendszerek hatékony működésének elősegítése érdekében.

Kérdés küldése

termékleírás

A Beida TUV-tanúsítvánnyal rendelkező fotovoltaikus kábel legyőzi a külső környezeti kihívásokat. A nagy tisztaságú ónozott oxigénmentes réz és egy speciális sodrási eljárás segítségével alacsony ellenállással és kiváló alakíthatósággal büszkélkedhet, hatékonyan csökkentve az erőátviteli instabilitást és az áramingadozásokat. A szigetelés és a burkolat besugárzott térhálósított politetrafluor-etilénből (PTFE) készül, amely megfelel az olyan nemzetközi szabványoknak, mint az IEC 62930 és az EN 50618. Kibírja a szélsőséges hőmérséklet-különbségeket -40 ℃ és 120 ℃ között, ugyanakkor erősen ellenáll a magas hőmérsékletnek, a korróziónak, a savnak és lúgnak. A lámpa öregedési tesztjeit követően a szakítószilárdság megtartási aránya megfelel a szabványoknak, így képes ellenállni a szigorú klímaellenőrzésnek sivatagokban, magas és alacsony feszültségű területeken, valamint tengerparti régiókban.

A magas mechanikai teljesítménnyel szemben támasztott követelmények teljesítése érdekében a kábelek kétrétegű szigeteléssel és védőszerkezet-kialakítással rendelkeznek, egyes modellek pedig acélszalag páncélzattal vannak felszerelve. Kimagaslóan ellenállnak a nyomásnak és az ütésnek, így alkalmasak különféle fektetési módszerekre, mint például a közvetlen betemetésre, a fej feletti telepítésre és a vezetékek beépítésére, hatékonyan megelőzve az építési károkat és a rágcsálók fertőzését. Minden termék átesett az égésgátló vizsgálaton, és megfelel a vonatkozó biztonsági előírásoknak. Alacsony füstöt és halogénmentes égést biztosítanak, hatékonyan megakadályozva a tűz továbbterjedését, és robusztus biztonsági korlátot biztosítanak a fotovoltaikus rendszerek számára.

Tuv Certified Photovoltaic Cable

Szabvány és jóváhagyás

● EN 50618 (H1Z2Z2-K) ;

● PV-1F a 2PfG 1169/08.2007 szerint

Kábelépítés

● Vezető: Sodort, ónozott rézvezető DIN VDE 0295 és IEC 60228 5. osztály szerint

● Szigetelés: elektronsugárral térhálósított, halogénmentes és égésgátló vegyület, fekete

● Köpeny: Elektronsugár térhálósított, LSZH és égésgátló vegyület, fekete és piros.

Műszaki jellemzők

● Névleges feszültség Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Maximális megengedett egyenfeszültség: 1,8 kV DC (vezető/vezető, nem földelt rendszer, az áramkör nincs terhelés alatt).

●Környezeti hőmérséklet: -40℃~+90℃

●Maximális hőmérséklet a vezetőnél: 120 ℃ (20 000 h) az IEC/EN 60216-1 szerint, rövidzárlati hőmérséklet: 250 ℃/5 mp

● Hőállósági teszt: EN60216-2 szerint (hőmérséklet index + 120 ℃)

● Nedvesség-hőállóság: Az EN 50618 szabvány 2. táblázata szerint 85%-os páratartalom mellett (EN 60068-2-78 szerinti vizsgálat)

●Minimális hajlítási sugár: 4XOD (fix), 5XOD (hajlítás)

● A szigetelés és a köpeny szakítószilárdsága és nyúlása: megfelel az EN 50618 és a 2PfG 1169 szabvány követelményeinek

● Várható használati idő: 25 év

● Ovalitás: ≤15%

● Tűzállóság az EN50265-2-1, IEC 60332-1 szerint, alacsony füstkibocsátás az EN 61034-2 szerint (fényáteresztés ≥60%), halogénmentes az EN 50525-1, B melléklet szerint.

"Gázok alacsony korrozivitása az EN 50267-2-2, IEC 60754-2 szerint

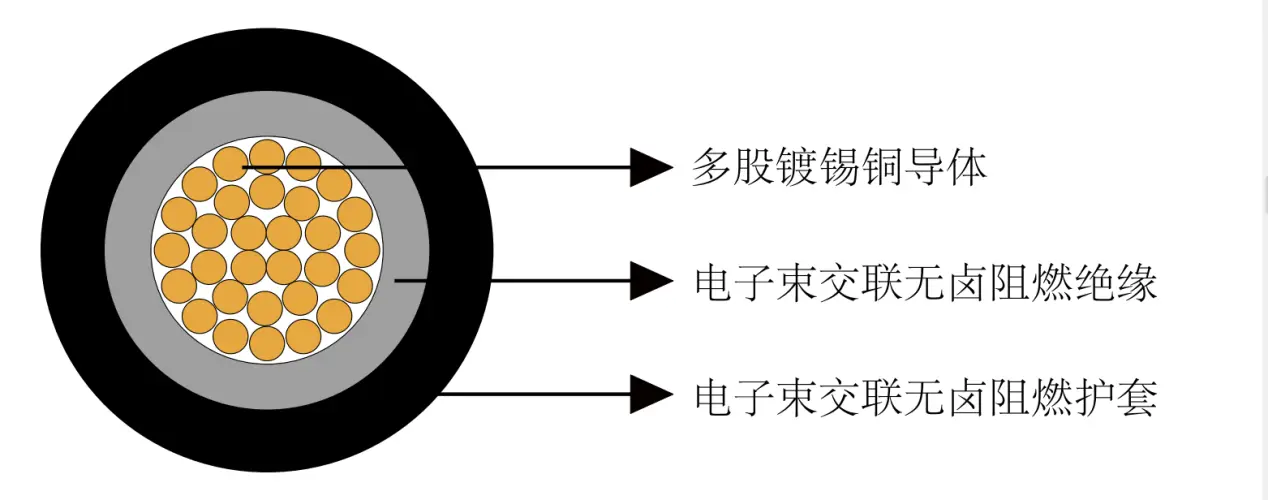

Structure Drawing

Tuv Certified Photovoltaic Cable

Kábel paraméter

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
Magok száma X Névleges Keresztmetszet	No. of Stranding	Névleges vezeték átmérő	Névleges szigetelési vastagság	Névleges köpenyvastagság	Névleges teljes átmérő	Névleges Súly
sz.X mm2	n/mm	mm	mm	mm	mm	kg/km
1×2,5	48/0,24	1.91	0.7	0.67	4.7	41.8
1×4	55/0,285	2.44	0.7	0.67	5.2	57.3
1×6	84/0,285	3.01	0.7	0.67	5.8	77.5
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
Magok száma X Névleges Keresztmetszet	No. of Stranding	Névleges vezeték átmérő	Névleges szigetelési vastagság	Névleges köpenyvastagság	Névleges teljes átmérő	Névleges Súly
n X mm²	n/mm	mm	mm	mm	mm	kg/km
1×2,5	48/0,24	1.91	0.7	0.8	4.9	44.8
1×4	55/0,285	2.44	0.7	0.8	5.4	60.6
1×6	84/0,285	3.01	0.7	0.8	6	81.2
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

A vezető ellenállása és áramterhelhetősége 20 ℃-on

Keresztmetszet	Maximális vezető ellenállás 20 ℃-on	Maximális szigetelési ellenállás 20 ℃-on	Maximális szigetelési ellenállás 90 ℃-on	Jelenlegi teherbírás
Keresztmetszet	Maximális vezető ellenállás 20 ℃-on	Maximális szigetelési ellenállás 20 ℃-on	Maximális szigetelési ellenállás 90 ℃-on	Egyetlen kábel mentes a levegőben	Egyetlen kábel a felületeken	2 terhelt kábel a felületeken szomszédos
mm2	Ω/km	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
