Ha szeretné megkapni a KVVR Control Soft Cable 450/750V gyári közvetlen árait, lépjen kapcsolatba a Tianjin Beidával. Professzionális gyártó vagyunk, több mint 30 éves tapasztalattal.
Ipari automatizálás: A gyakori hajlítást és csavarást igénylő berendezésekben, például robotkarokban, CNC szerszámgépekben és automatizált gyártósorokban használják vezérlőjelek és segéderő továbbítására.
Intelligens épületek: Épületautomatizálási (BA) rendszerek, összekötő érzékelők, aktuátorok és vezérlőszekrények, jelátvitelre szolgálnak légkondicionáló-, világítás- és biztonsági rendszerekben.
Műszerek: Precíziós jelátvitel laboratóriumokban és vizsgálóberendezésekben, alacsony csillapítási és interferencia-ellenes képességekkel, rugalmas vezetékezéssel.
Mobil berendezések: Az eszközzel együtt mozgó berendezések, például színpadi világítás és hangrendszerek, valamint orvosi berendezések (pl. CT-szkennerek, műtőasztalok) vezérlőáramkörei.
Egyéb: Vezérlő- és jeláramkörök bányászati, vasúti és tengeri alkalmazásokban (a ZC-KVVR lángálló alkalmazásokhoz elérhető).

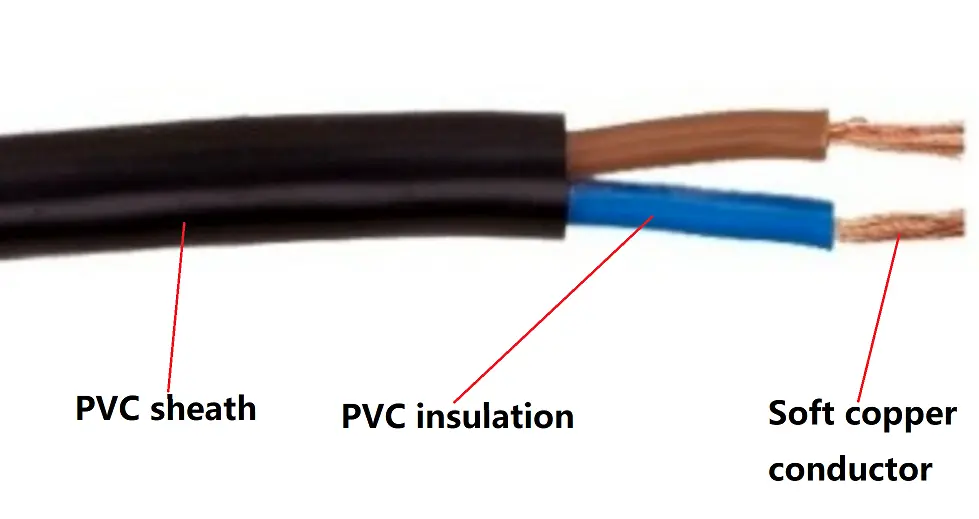

Vezető: Rézvezető, kerek, álló vagy formázott, 5. osztály a GB/T 3956 szerint, IEC 60228
Szigetelés: A szigetelés vastagsága, az anyagtulajdonság a GB/T 9330 szerint legyen.
Mag színe: 2 mag: kék, barna vagy fekete
3 mag: zöld/sárga, kék, barna vagy kék, fekete, barna
4 mag: zöld/sárga, kék, fekete, barna vagy kék, fekete, barna, szürke
5 mag: zöld/sárga, kék, fekete, barna, szürke vagy kék, fekete, barna, szürke, fekete
5 coes felett: fekete magok fehér számmal
Külső burkolat: A köpeny vastagsága, az anyagtulajdonság a GB/T 9330 szerint legyen.
Lángálló kábel: Lángálló PVC külső köpenyanyagot kell használni. Az égésgátló minőségek három kategóriába sorolhatók: A, B és C köteg.
Névleges feszültség: 450/750 V
Tesztfeszültség: A teljesítmény-frekvencia-próbafeszültségnek 3 kV-nak kell lennie, 5 percig meghibásodás nélkül tesztelve.
A vezeték maximális üzemi hőmérséklete: 70 ºC
Rövidzárlati hőmérséklet: +160 ºC
Vezetékellenállás: Megfelel a GB/T 3956-2008 szabvány szerinti 5. osztályú rézvezetők követelményeinek.
Égésgátlási teljesítmény: A vevői igényeknek megfelelően teljesítheti a kötegelt A, csomagolt B és kötegelt C osztályok követelményeit.
A vizsgálati módszerek megfelelnek az IEC 60332 vagy a GB/T 18380 szabványnak.
|
Tétel |
KVVR (flexibilis magos vezérlőkábel) |
KVV (merev magos vezérlőkábel) |
RVV (flexibilis magos tápkábel) |
|
Modell Jelentés |
K - Vezérlőkábel V - PVC szigetelés V - PVC köpeny R - Rugalmas szerkezet |
K - Vezérlőkábel V - PVC szigetelés V - PVC köpeny Nincs R - Merev szerkezet |
R - Rugalmas szerkezet V - PVC szigetelés V - PVC köpeny |
|
Végrehajtási szabvány |
GB/T 9330 |
GB/T 9330 |
GB/T 5023 |
|
Névleges feszültség |
450/750V |
450/750V |
300/500V |
|
Vezető szerkezet |
Sodrott finom rézhuzalok (rugalmas mag) |
Egyetlen vastag rézhuzal (merev mag) |
Sodrott finom rézhuzalok (rugalmas mag) |
|
Hajlítási sugárra vonatkozó követelmények |
Mobil telepítés: ≥6-szoros külső átmérő; Fix beépítés: ≥10-szeres külső átmérő |
Fix beépítés: ≥12-szeres külső átmérő; Mobil hajlításra nem alkalmas |
Mobil telepítés: ≥6-szoros külső átmérő; Fix beépítés: ≥10-szeres külső átmérő |
|
Maximális hosszú távú üzemi hőmérséklet |
≤70 ℃ |
≤70 ℃ |
≤70 ℃ |
|
Alapvető jellemzők |
Puha és könnyen hajlítható, olaj- és kopásálló, alkalmas gyakori mozgásra |
Stabil szerkezet, erős szakítószilárdság, fix beépítésre alkalmas |
Puha és könnyen huzalozható, erős áramterhelhetőség, tápellátáshoz használják |
|
Alapvető különbségek |
Vezérlőkábel + rugalmas mag, alkalmas mobil vezérlési forgatókönyvekhez |
Vezérlőkábel + merev mag, fix vezérlési forgatókönyvekhez alkalmas |
Tápkábel + flexibilis mag, csak tápellátáshoz, többeres vezérlőjel továbbítására nem alkalmas |
|
Tipikus alkalmazási forgatókönyvek |
1. Ipari automatizálási berendezések (robotok, CNC szerszámgépek) 2. Mobil vezérlő áramkörök (színpadi világítás, orvosi berendezések) 3. Épületautomatizálási érzékelő/aktor csatlakozások |
1. Áramelosztó szekrények belső huzalozása 2. Fix vezérlőjel áramkörök (gyártósoros vezérlőszekrények, kisfeszültségű aknák épülete) 3. Távolsági fix vezérlővezetékek |
1. Háztartási gépek tápkábelei 2. Kisebb berendezések tápellátása (térfigyelő kamerák, beléptető) 3. Ideiglenes tápkábelek |
Csomagolás részletei:
Ezt a vásárolt mennyiség és igény határozza meg. Meg lehet alkudni.
Kikötő: Tiencsin kikötő
Szállítás: tengeren, légi úton, expressz.
