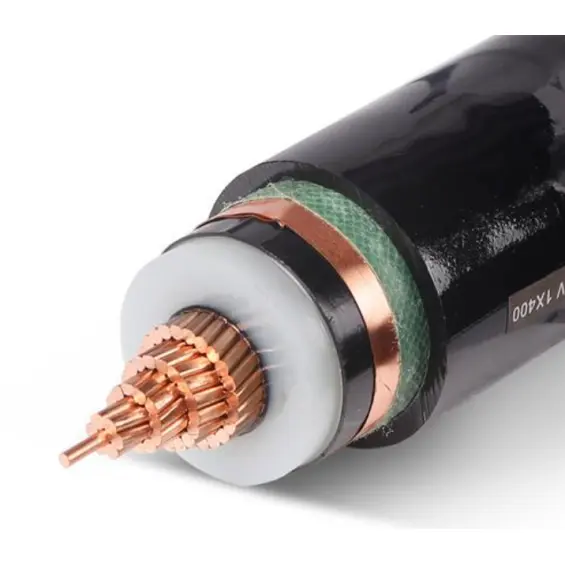

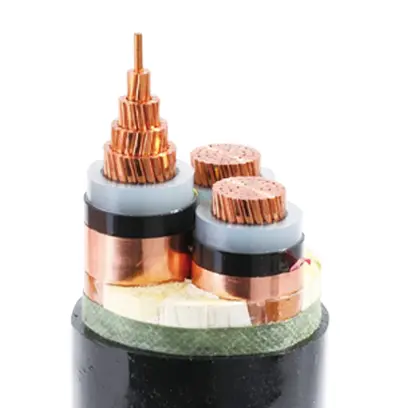

XLPE szigetelt PVC burkolatú, nem páncélozott MV kábel

A Tianjin Beida egy kínai XLPE szigetelt PVC-burkolatú, nem páncélozott MV-kábel gyártója és szállítója. Ezeket a kábeleket széles körben használják az energiaellátó rendszerekben. A városi villamos hálózatok, ipari és bányászati ​​vállalkozások, toronyházak "erőartériájaként" szolgál, és 10,35 kV-os nagyfeszültségű villamos energiát képes továbbítani az alállomásokról a különböző teljesítményterminálokra.

Középfeszültségű kábelek kiválasztása

1. Válassza ki a feszültségszint szerint, az általánosan használt kábelszint 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV

2. Válassza ki a berendezés teljesítménye vagy az átvitt áram alapján, számítsa ki a berendezés által használt áramot a berendezés teljesítménye alapján, majd válassza ki a kábel áteresztőképességi táblázata alapján. Ezenkívül ki kell számítani a kábel feszültségesését a kábel hosszával, és a feszültségesés nem haladhatja meg az 5% -ot.

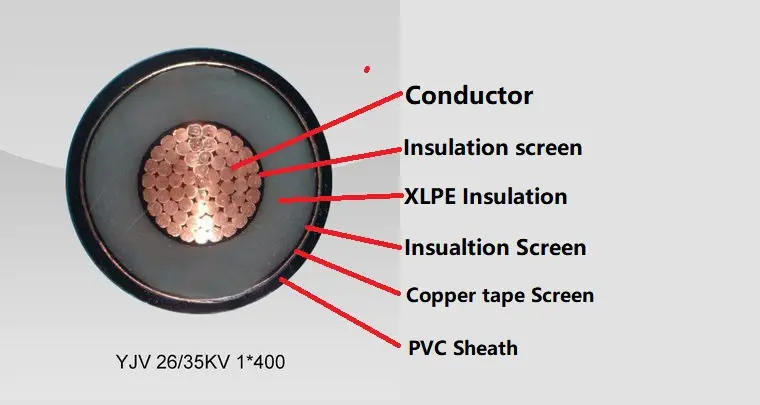

Termék felépítése

XLPE szigetelt PVC köpenyű, nem páncélozott MV kábel T1R rézvezetőből, XLPE szigetelésből, PVC csomagolószalagból Acélszalag páncélzatból és PVC köpenyből áll.

Vezető: Réz vagy alumínium vezető, kerek állvány vagy formázott, 2. osztály az IEC 60228 szerint

és GB/T 3956-2008.

Szigetelés: XLPE szigetelt ， Szigetelés vastagsága, anyagtulajdonságai megfelelnek az IEC 60502-2 és GB/T 12706.2, GB/T 12706.3 szabványoknak.

Vezető árnyékolás: A vezető árnyékolása extrudált félvezető nemfémes anyagból készüljön, és az extrudált félvezető anyagot szorosan össze kell kötni a szigeteléssel.

Szigetelő pajzs: A szigetelő pajzs nem fém félvezető rétegből és fémrétegből áll. Minden szigetelt huzalmagot közvetlenül extrudálni kell egy nem fém félvezető réteggel, amely szorosan összekapcsolódik a szigetelt huzalmaggal, vagy lehúzható. Ezután a fém védőréteget át kell fedni a nem fém félvezető rétegen kívül, és meg kell felelni az IEC 60502-2, GB/T 12706.2 és GB/T 12706.3 követelményeinek.

Külső burkolat: PVC köpeny A köpeny vastagságának, az anyagtulajdonságnak meg kell felelnie az IEC 60502.2 és a GB/T 12706 szabványnak.

Lángálló kábel: Lángálló PVC külső köpenyanyagot kell használni. Az égésgátló minőségek három kategóriába sorolhatók: A, B és C köteg.

Teljesítmény paraméter

Névleges feszültség: 3,6/6 kV - 18/30 kV; 26/35 kV

Tesztfeszültség: A teljesítmény-frekvencia vizsgálati feszültségének 3,5 U0-nak kell lennie, és a tesztet 5 percig meghibásodás nélkül kell elvégezni.

A vezető maximális üzemi hőmérséklete: 90 ºC

Rövidzárlati hőmérséklet: +250 ºC

Szigetelés vastagsága:

Átfogó kábelteszt, gondtalan minőségbiztosítás!

A rutin teszt során a vezető egyenáramú ellenállása, a váltakozó feszültség és a részleges kisülés szigorúan megfelel a nemzeti szabványoknak és az IEC szabványoknak a kiváló teljesítmény biztosítása érdekében. A mintavételi vizsgálat során a vezető szerkezete, a szigetelőköpeny mérete és a hőnyúlás megfelel a szabványnak, a minőség pedig megbízható. A típusteszt átfogóbb, lefedi a szigetelőköpeny mechanikai és fizikai tulajdonságait, az elektromos tulajdonságokat, valamint az egyszeri és kötegelt égésgátló teszteket, mindezt a GB/T és az IEC szabványoknak megfelelően, az Ön kábelbiztonsági kísérője számára!

A termék beépítési feltételei:

XLPE szigetelt PVC köpenyű, nem páncélozott MV kábel, a telepítés környezeti hőmérséklete nem lehet 0º-nál alacsonyabb.

A kábel minimális hajlítási sugara telepítéskor

Vásároljon most a biztonságosabb és hatékonyabb erőátvitel érdekében

A térhálósított polietilén szigetelésű, PVC burkolatú, páncélozatlan tápkábel választása nemcsak a magas minőség iránti elkötelezettség, hanem a hosszú távú stabil működés garanciája is. Ennek a kábelnek a tartóssága, alacsony karbantartási költségei és magas átviteli hatékonysága jelentős költségmegtakarítást eredményezhet a vállalkozások számára, és jelentősen javíthatja az energiarendszer általános hatékonyságát. A kábel hosszú távú használata nagymértékben csökkentheti az áramkimaradás okozta karbantartási és csereköltségeket, így nagyobb befektetési megtérülést biztosít a vállalkozások számára.
