BS 6346 tápkábel

A Tianjin Beida egy kínai BS 6346 tápkábel gyártója és szállítója. Ez a fajta kábel használható tápellátáshoz és vezérlővezetékekhez alacsony feszültségű rendszerekben. A kábel PVC-vel szigetelt és burkolt, valamint acélhuzal páncélzattal védett. A kábel ellenáll a feszültségnek és a nyomásnak. Beépíthető épületekbe vagy közvetlenül a föld alá temethető.

Kérdés küldése

termékleírás

Professzionális gyártóként a Beida BS 6346 tápkábel fejlett PVC szigetelést és burkolatot használ, acélhuzal páncélzattal, amely hatékonyan ellenáll a külső feszültségnek és nyomásnak a kábel hosszú távú stabil működésének biztosítása érdekében. A BS 6346 tápkábelek magas szintű biztonságot és stabilitást kínálnak, akár épületekbe szerelik, akár közvetlenül a föld alá helyezik el. Rézvezetője, PVC-párnája és acélhuzalpáncél-kialakítása lehetővé teszi, hogy a kábel ellenálljon a fizikai nyomásnak bonyolult környezetben, biztosítja az energiarendszerek normál működését, és megoldja azt a problémát, hogy a hagyományos tápkábelek zord környezetben könnyen megsérülnek.

Termék felépítése

Bs 6346 Power Cable

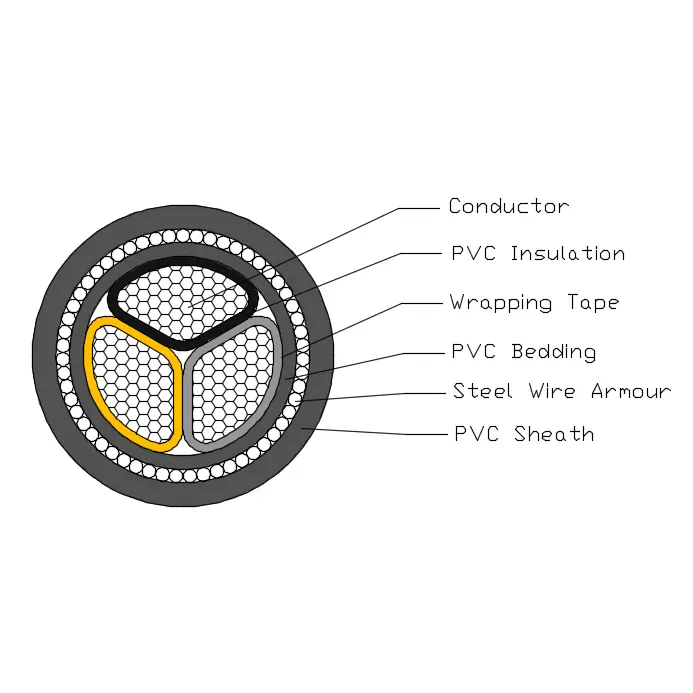

A BS 6346 tápkábel T1R rézvezetőből, PVC szigetelésből, PVC ágyazatból, acél gátpáncélból és PVC köpenyből áll.

Vezető: tömör réz vagy alumínium vezető, körkörös vagy formázott, 2. osztály a BS EN 60228 szerint.

Szigetelés: GP8 típusú PVC a BS 7655-1.3 szerint

Mag színe: 1 mag: borwn vagy kék

2 mag: borwn, kék

3 mag: borwn, fekete, szürke

4 mag: kék, borwn, fekete, szürke

5 mag: zöld/sárga, kék, borwn, fekete, szürke

5 coes felett: fehér magok fekete számmal

Ágyazat: Az ágyazatnak extrudált LSOH polimer anyagnak kell lennie, amely összhangban van a kábel üzemi hőmérsékletével.

Acélhuzalos páncél: Egyerű kábel: alumínium huzalpáncél

Többmagos kábel: acélhuzal páncél

Külső burkolat: A köpeny extrudált TM1 típusú PVC-ből készül, a BS 7655 szabványban meghatározottak szerint.

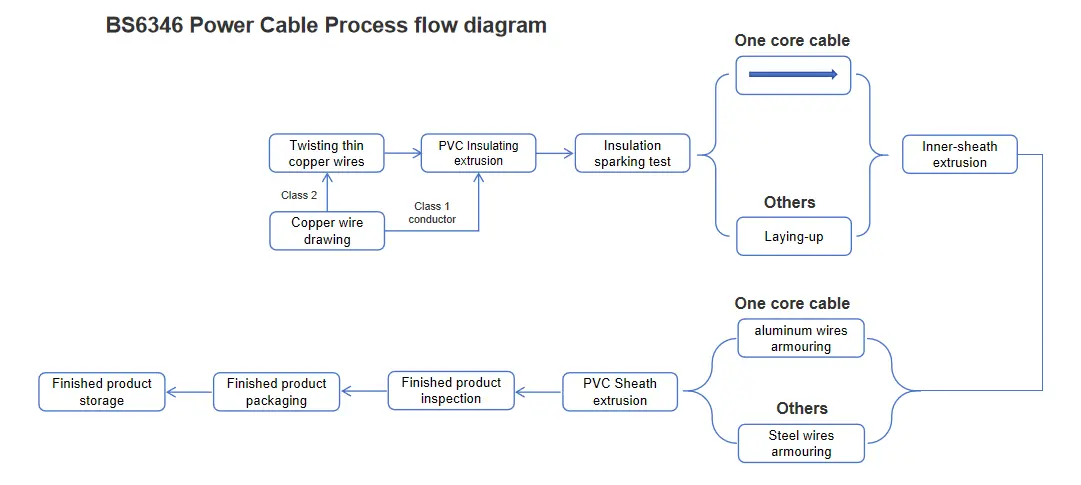

Folyamat diagram

Bs 6346 Power Cable

Teljesítmény paraméter

Névleges feszültség: 600/1000kV

Tesztfeszültség: 3,5 kV 5 percig nem történt meghibásodás

Üzemi hőmérséklet: 0ºC és +60ºC között

Rövidzárlati hőmérséklet: +160 ºC

Minimális hajlítási sugár: 12* OD;

Lánggátló: BS EN 60332-1-2

gyártó és ellenőrző berendezések

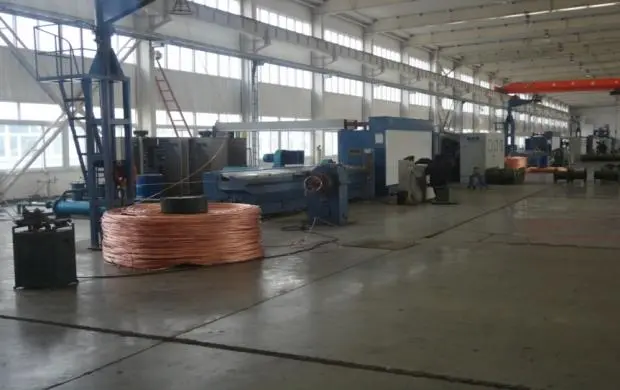

rajzológép

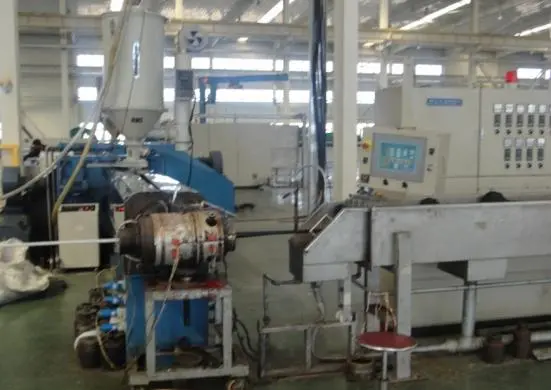

szigetelő extruder

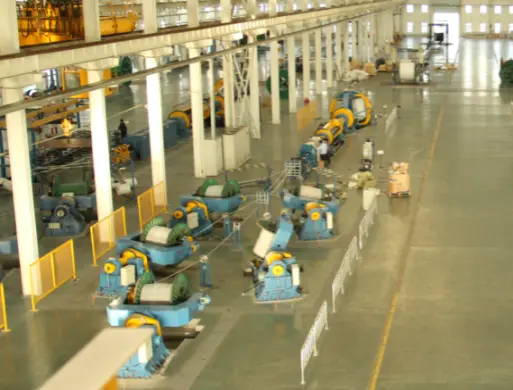

kábelképző

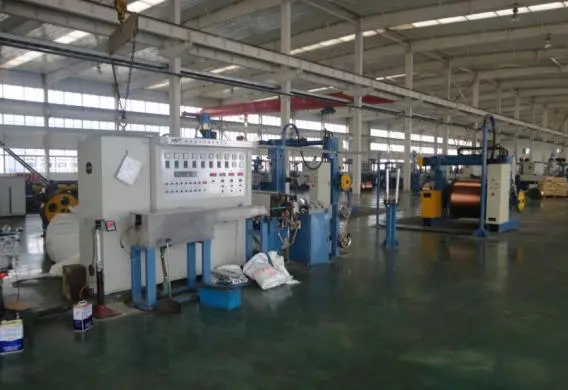

tokos extruder

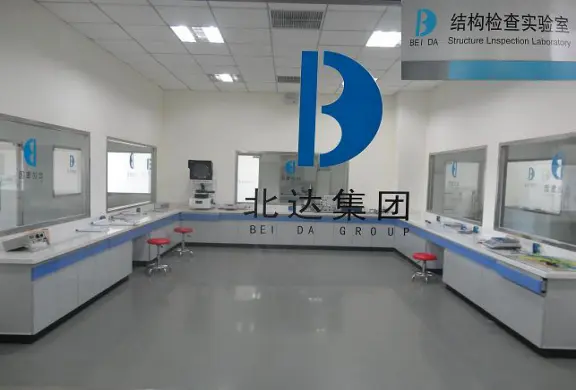

szerkezeti és villamos teljesítmény laboratórium

hőöregítő kamra

Áramátviteli kapacitás amperben (A)

Névleges feszültség 0,6/1kV PVC szigetelő tápkábel áramvezető képessége amperben (A) Környezeti hőmérséklet: levegőben: 40 ℃, talajban: 25 ℃ Vezeték hőmérséklete: 70 ℃ Talaj hőellenállási együtthatója: 1,0 k · m/W
Névleges feszültség 0,6/1kV PVC szigetelő tápkábel áramvezető képessége amperben (A) Környezeti hőmérséklet: levegőben: 40 ℃, talajban: 25 ℃ Vezeték hőmérséklete: 70 ℃ Talaj hőellenállási együtthatója: 1,0 k · m/W
Írja be	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
A mag száma	Egymagos				Több mag
Keresztmetszet, mm²	A levegőben		Földben		A levegőben		Földben
Keresztmetszet, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Megjegyzés: Az egyerű kábelek páncélzata nem mágneses anyagokból készül.
