BS 5467 tápkábel

Vásároljon BS 5467 tápkábelt a Tianjin Beida gyárból, közvetlen gyári árakat kínálunk. Ez a kábeltípus megfelel a brit szabványoknak, és tápellátáshoz és vezérlővezetékekhez használható. Acélhuzal páncél védi, és ellenáll bizonyos húzó- és nyomóerőknek. Használható épületeken belül vagy közvetlenül a föld alá temetve.

Kérdés küldése

termékleírás

Ez a BS 5467 szabványú tápkábel jól megtervezett és teljesen működőképes, tápellátáshoz és vezérlővezetékekhez egyaránt alkalmas, így stabil és megbízható energiaátviteli megoldást kínál különféle ipari és polgári alkalmazásokhoz. Egyedülálló acéldrót páncélja kiemelten fontos. Ez a kialakítás nem csak növeli a kábel mechanikai szilárdságát, lehetővé téve, hogy ellenálljon a húzó- és nyomóerőknek, és hatékonyan ellenálljon a külső fizikai sérüléseknek, hanem jelentősen javítja a tartósságát és élettartamát, stabil működést biztosítva még zord körülmények között is.

A Tianjin Beida BS 5467 tápkábel kiváló környezeti alkalmazkodóképességgel is büszkélkedhet. Akár sokemeletes épületek belső kábelezéséről, akár összetett földalatti projektekről van szó, ez a kábel könnyedén megoldja mindezt. Az épületeken belül zökkenőmentesen beilleszkedik a különböző dekorstílusokba, esztétikát és praktikusságot egyaránt kínálva; míg a föld alá temetve kiváló korrózió- és vízállósága biztosítja, hogy a kábelt a környezeti tényezők ne érintsék a hosszú távú betemetés során, folyamatos és stabil erőátvitelt biztosítva.

Termék felépítése

Bs 5467 Power Cable

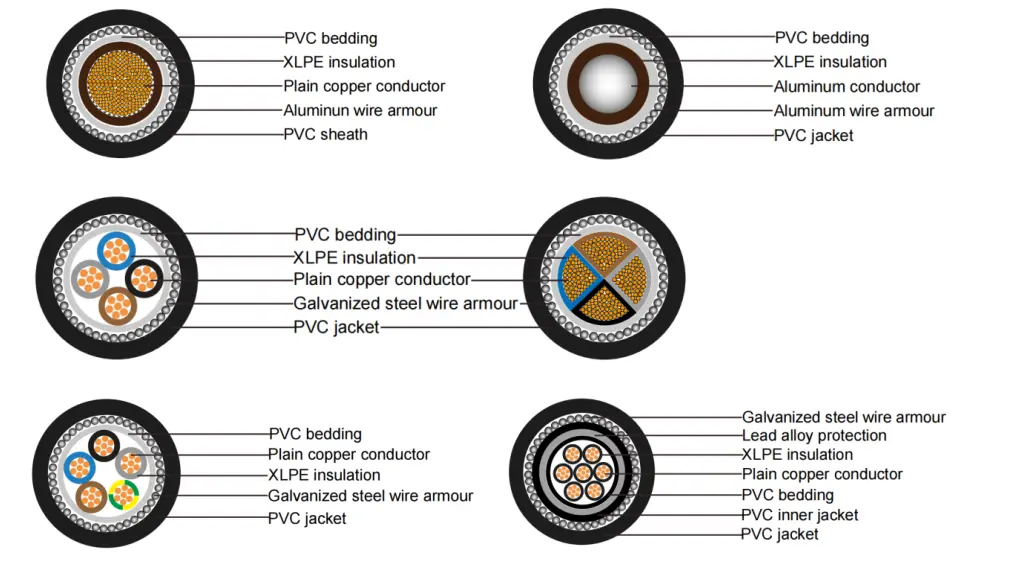

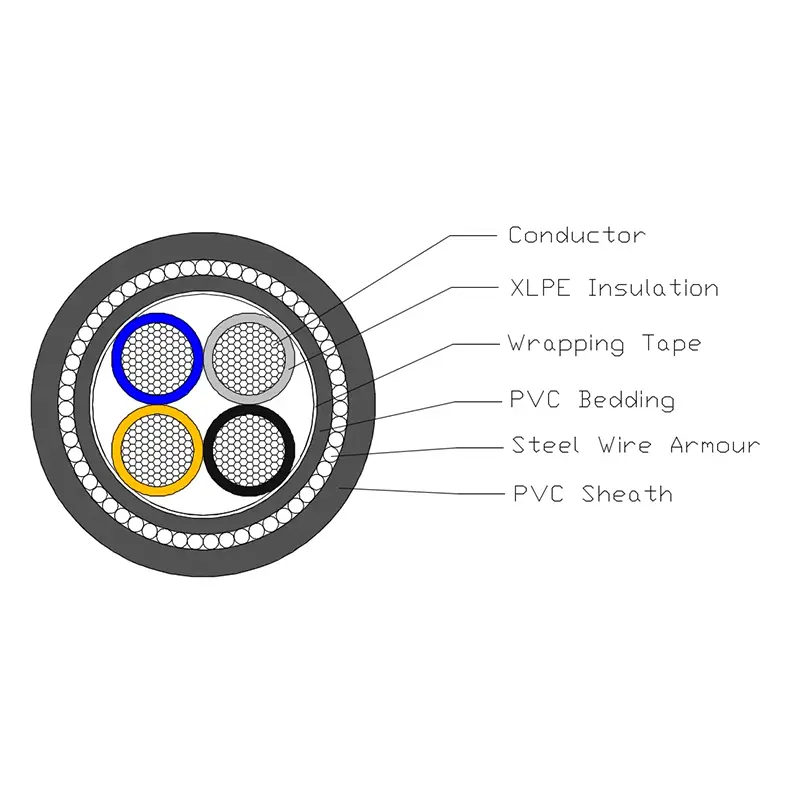

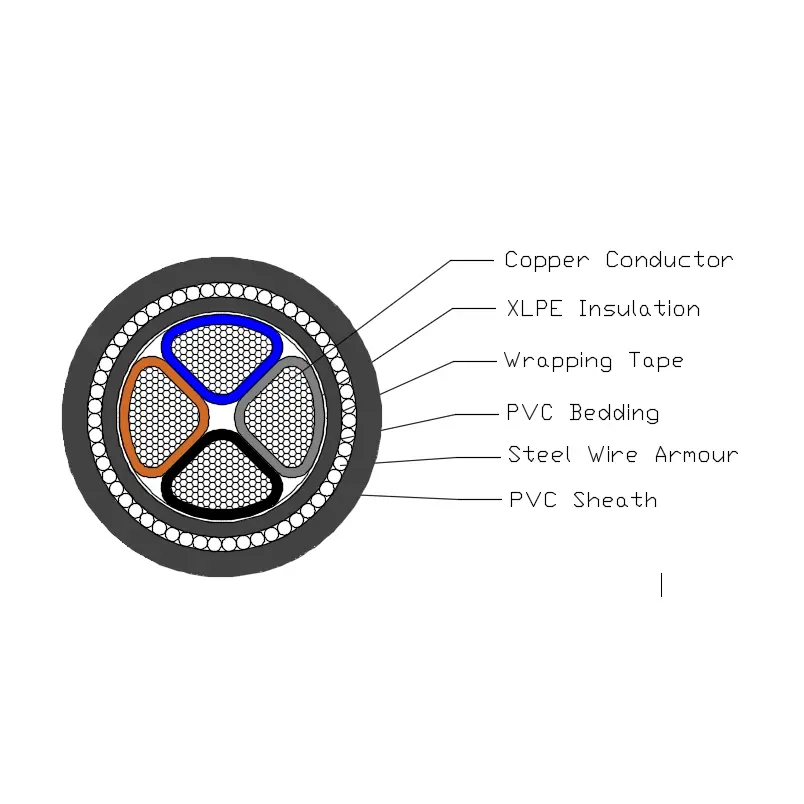

Az XLPE szigetelt PVC köpenyű SWA tápkábel T1R rézvezetőből, XLPE szigetelésből, PVC ágyazatból, acél gátpáncélból és PVC köpenyből áll.

Vezető: tömör réz vagy alumínium vezető, körkörös vagy formázott, 2. osztály a BS EN 60228 szerint.

Szigetelés: XLPE Type GP8 a BS 7655-1.3 szerint

Mag színe: 1 mag: borwn vagy kék

2 mag: borwn, kék

3 mag: borwn, fekete, szürke

4 mag: kék, borwn, fekete, szürke

5 mag: zöld/sárga, kék, borwn, fekete, szürke

5 coes felett: fehér magok fekete számmal

Ágyazat: Az ágyazatnak extrudált polimer anyagnak kell lennie, amely összhangban van a kábel üzemi hőmérsékletével.

Acélhuzalos páncél: Egyerű kábel: alumínium huzalpáncél

Többmagos kábel: acélhuzal páncél

Külső burkolat: A köpenynek extrudált PVC-anyagnak kell lennie a BS 7655-4.2 szabványban meghatározott 9. típus szerint.

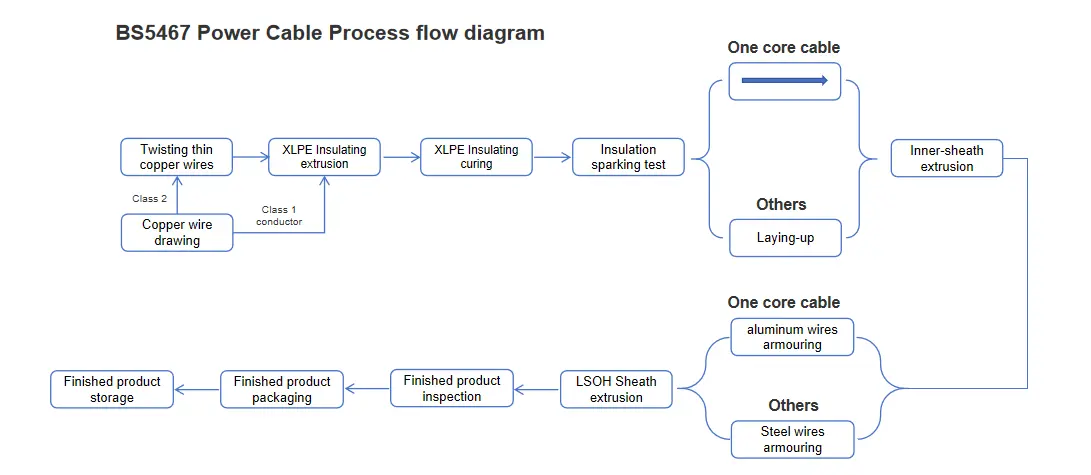

Folyamat diagram

Bs 5467 Power Cable

Teljesítmény paraméter

A BS 5467 tápkábel egyértelműen meghatározott elektromos és fizikai teljesítményparaméterekkel rendelkezik. Névleges feszültsége két szinten van beállítva: 600 kV és 1000 kV, amely megfelel a feszültségigényeknek különböző forgatókönyvekben. Az elektromos biztonsági tesztelés során a termék 3,5 kV-os tesztfeszültséget 5 percig kibírt meghibásodás nélkül, teljes mértékben bizonyítva elektromos szigetelési teljesítményének megbízhatóságát. Hőmérséklet-alkalmazkodóképességét tekintve ennek a terméknek széles üzemi hőmérséklet-tartománya van, és stabilan tud működni 0 ℃ és +90 ℃ közötti környezetben. Mindeközben a rövidzárlati hőmérséklete elérheti a +250 ℃-ot, ami kiváló magas hőmérsékleti ellenállást mutat. Ezenkívül ez a termék kiemelkedő rugalmassággal rendelkezik, minimális hajlítási sugara 12-szerese a külső átmérőjének, ami megkönnyíti a telepítést és a vezetékezést különféle összetett környezetben. Lángállóságát tekintve ez a termék megfelel a BS EN 60332-1-2 égésgátló minősítési szabványnak, hatékonyan csökkentve a tűzveszélyt.

Kábel teszt

Rutin kábeltesztek

Vezeték egyenáramú ellenállásának vizsgálata: Végezze el a vezető egyenáramú ellenállásának vizsgálatát 20 °C-on. A mért vezeték egyenáramú ellenállásának szigorúan meg kell felelnie a BS EN 60228 szabvány 2. szakaszának vonatkozó követelményeinek.

Elektromos kábel feszültség teszt: 5 percig csatlakoztasson 3500 V feszültséget a kábelre. A folyamat során a kábelnek nem szabad meghibásodnia.

Mintavételi tesztek

Vezetőszerkezet ellenőrzése: A vezetőszerkezetnek teljes mértékben meg kell felelnie a BS EN 60228 szabványban meghatározott műszaki követelményeknek.

Méretellenőrzés: A kábel szigetelésének, belső bélésének, huzalpáncéljának és köpenyének méreteinek meg kell felelniük a BS 5467 3. táblázatában szereplő speciális követelményeknek.

Egykábeles égési teszt: Az egykábeles égési teszt eredményeinek meg kell felelniük a BS EN 60332-1-2 követelményeinek.

Típusvizsgálat

Szigetelési teljesítmény: A kábel szigetelési teljesítményének meg kell felelnie a BS 7655-1-3 szabványban meghatározott követelményeknek.

Belső bélés teljesítménye: A belső bélés teljesítményének meg kell felelnie a BS 5467 9.2. szakaszának vonatkozó követelményeinek.

A köpeny teljesítménye: A köpeny teljesítményének meg kell felelnie a BS 7655-4-2 szabványban meghatározott követelményeknek.

Kompatibilitási vizsgálat: A kompatibilitási vizsgálat eredményeinek meg kell felelniük a BS 5467 C. mellékletében foglalt követelményeknek.

Szigetelés zsugorodási vizsgálata: A szigetelés zsugorodási vizsgálatának meg kell felelnie a BS 5467 18.3. szakaszának követelményeinek, és a vizsgálati módszert a BS EN 60811-502 szerint kell elvégezni.

Köpenyzsugorodási vizsgálat: A köpeny zsugorodási vizsgálatának meg kell felelnie a BS 5467 18.6. szakaszának követelményeinek.

Köpenyszakítószilárdsági vizsgálat: A köpenyszakítószilárdsági vizsgálatnak meg kell felelnie a BS 5467 D. mellékletében foglalt követelményeknek.

A szerkezet mérete

A vezető és a páncél maximális ellenállása
egyeres kábelhez 20 ℃-on
Írja be	Maximális ellenállás 20 ℃-on
Névleges vezeték keresztmetszeti területe	Karmester		Alumínium drótpáncél
Névleges vezeték keresztmetszeti területe	Réz	Alumínium	Kábelek sodrott rézvezetővel	Kábelek sodrott alumínium vezetővel
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

A vezető és a páncél maximális ellenállása
2-5 eres kábelekhez 20 ℃-on
Írja be	Maximális ellenállás 20 ℃-on
Névleges vezeték keresztmetszeti területe	Karmester		Acélhuzal páncél
	Réz	Alumínium	Kábelek sodrott rézvezetővel
	Réz	Alumínium	2 mag	3 mag	4 mag	5 mag
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Áramátviteli kapacitás amperben (A)

Névleges feszültség 0,6/1kV XLPE szigetelő tápkábel
áramfelvételi kapacitás amperben (A)
Környezeti hőmérséklet: levegőben: 40 ℃, talajban: 25 ℃
Vezető hőmérséklet: 90 ℃
Talaj hőellenállási együtthatója: 1.0k·m/W
Írja be	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
A mag száma	Egymagos				Több mag
Keresztmetszet, mm²	A levegőben		Földben		A levegőben		Földben
Keresztmetszet, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Megjegyzés: Az egyerű kábelek páncélzata nem mágneses anyagokból készül.
