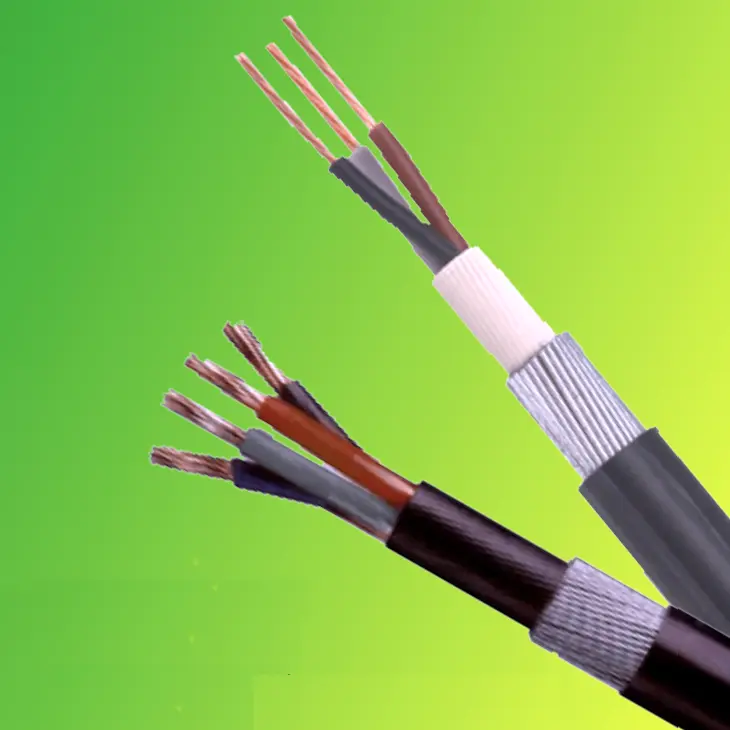

BS 6724 tápkábel

A BS 6724 tápkábel gyári közvetlen áraiért válassza a Beidát szállítónak. Ez a kábeltípus megfelel a brit szabványoknak, és tápellátáshoz és vezérlővezetékekhez használható. A kábelt halogénmentes, füstmentes köpeny védi. Tűz esetén ez a kábel nagyon kevés füstöt termel, és a füst nem mérgező. Alkalmas sűrűn lakott területeken történő használatra, beépíthető épületekbe vagy közvetlenül a föld alá temethető.

Kérdés küldése

termékleírás

A Beida a kábelek és vezetékek professzionális szállítója Kínában. A termék felépítését tekintve a BS 6724 tápkábelünk térhálósított polietilén (XLPE) szigetelést és halogénmentes, füstmentes poliolefin burkolatot használ, horganyzott acélhuzal páncélréteggel kombinálva, többrétegű védelmi rendszert alkotva. A halogénmentes, füstmentes burkolat jelentős biztonsági előnnyel rendelkezik; tűznek kitéve nemcsak rendkívül kis mennyiségű füstöt bocsát ki, csökkentve a füst hatását a környezeti fény áteresztésére, és biztosítja a menekülési láthatóságot, hanem nem mérgező és nem maró hatású füstöt is termel, megelőzve a másodlagos sérüléseket és maradéktalanul kielégítve a sűrűn lakott területek biztonsági igényeit.

A kábelek sokféle specifikációban kaphatók, az egymagostól a 48 magosig. A vezetők kiváló minőségű lágyított rézből készülnek, kiváló vezetőképességgel. A szigetelőréteg nagy szigetelési szilárdsággal büszkélkedhet, és a biztonságos működés érdekében feszültségállósági vizsgálaton esett át. Legyen szó energiaátvitelről ipari üzemekben, vezetékezésről sokemeletes épületekben, vagy földalatti csővezetékekben történő áramelosztásról, a Tianjin Beida BS 5467 tápkábelek megbízható megoldásokat kínálnak, szilárd biztonsági korlátot építve a professzionális minőségű áramátvitelhez.

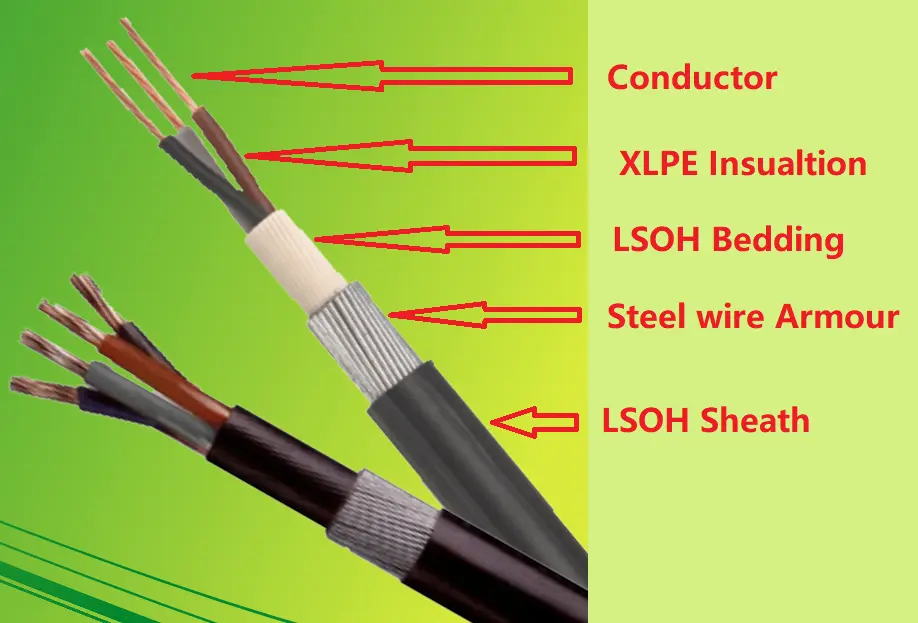

Termék felépítése

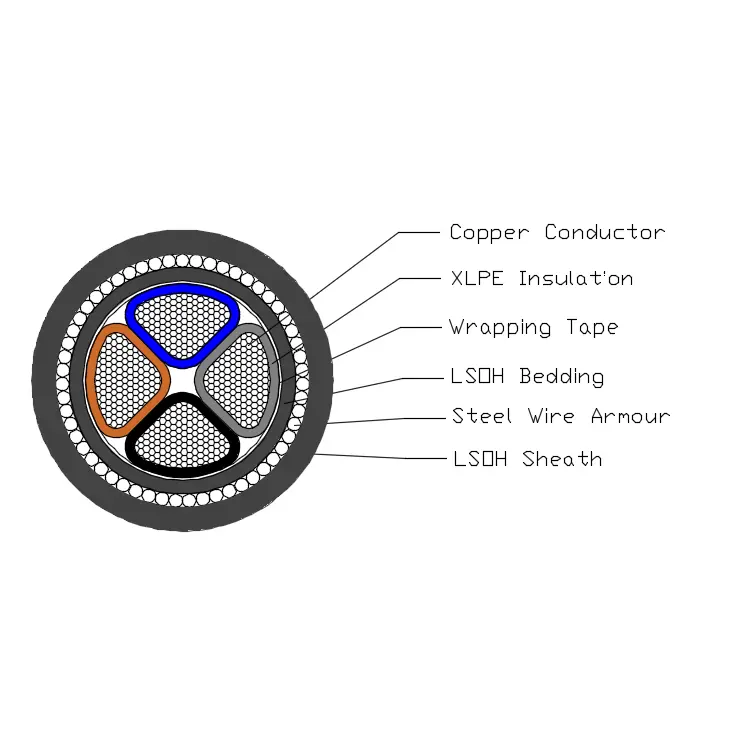

A BS 6724 tápkábel egy T1R rézvezetőből, XLPE szigetelésből, PVC burkolatból, acélgátpáncélból és LSOH köpenyből áll.

Vezető: tömör réz vagy alumínium vezető, körkörös vagy formázott, 2. osztály a BS EN 60228 szerint.

Szigetelés: XLPE Type GP8 a BS 7655-1.3 szerint

Mag színe: 1 mag: borwn vagy kék

2 mag: borwn, kék

3 mag: borwn, fekete, szürke

4 mag: kék, borwn, fekete, szürke

5 mag: zöld/sárga, kék, borwn, fekete, szürke

5 coes felett: fehér magok fekete számmal

Ágyazat: Az ágyazatnak extrudált LSOH polimer anyagnak kell lennie, amely összhangban van a kábel üzemi hőmérsékletével.

Acélhuzalos páncél: Egyerű kábel: alumínium huzalpáncél

Többmagos kábel: acélhuzal páncél

Külső burkolat: A köpenynek a BS 7655-6.1 szabványban meghatározott extrudált LSOH anyagból kell lennie.

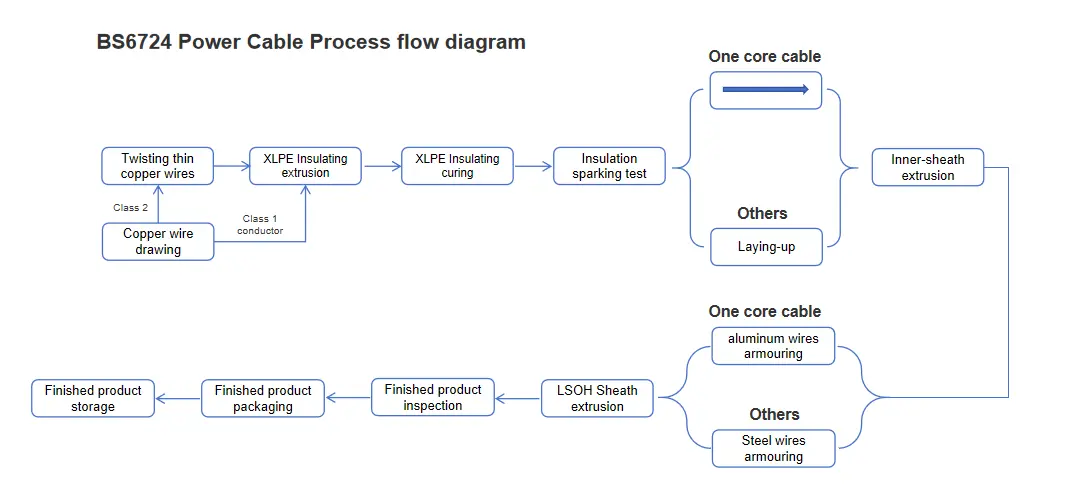

Folyamat diagram

Teljesítmény paraméter

A BS 6724 tápkábel 600/1000 kV névleges feszültséggel rendelkezik, amely könnyedén enyhíti a járművek nagyfeszültségű üzemeltetési követelményeit. Szigorú, 5 perces terhelési tesztet 3,5 kV-os feszültséggel meghibásodás nélkül kiállt, stabil és megbízható szigetelési teljesítményt bizonyítva.

A termék széles üzemi hőmérsékleti tartományban 0 ℃ és +90 ℃ között van. Még extrém magas hőmérsékletű környezetben is akár +250 ℃ hőmérsékletet is képes ellenállni rövidzárlati körülmények között, így alkalmas különféle VGA alkalmazásokhoz.

Rendkívül rugalmas, minimális hajlítási sugara 12-szerese a külső átmérőjének, ami rugalmas és egyszerű vezetékezést tesz lehetővé, a beépítési helytől függetlenül. Továbbá fénykibocsátási szintje megfelel a BS EN 60332-1-2 szabványnak, halogénmentes teljesítménye IEC 60754 és EN 50267 tanúsítvánnyal rendelkezik, füstsűrűsége pedig megfelel az IEC 61034 és EN 50268 követelményeknek, maximalizálva biztonságát és környezetbarátságát.

A szerkezet mérete

A vezető és a páncél maximális ellenállása
egyeres kábelhez 20 ℃-on
Írja be	Maximális ellenállás 20 ℃-on
Névleges vezeték keresztmetszeti területe	Karmester		Alumínium drótpáncél
Névleges vezeték keresztmetszeti területe	Réz	Alumínium	Kábelek sodrott rézvezetővel	Kábelek sodrott alumínium vezetővel
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

A vezető és a páncél maximális ellenállása
2-5 eres kábelekhez 20 ℃-on
Írja be	Maximális ellenállás 20 ℃-on
Névleges vezeték keresztmetszeti területe	Karmester		Acélhuzal páncél
	Réz	Alumínium	Kábelek sodrott rézvezetővel
	Réz	Alumínium	2 mag	3 mag	4 mag	5 mag
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Áramátviteli kapacitás amperben (A)

Névleges feszültség 0,6/1kV XLPE szigetelő tápkábel
áramfelvételi kapacitás amperben (A)
Környezeti hőmérséklet: levegőben: 40 ℃, talajban: 25 ℃
Vezető hőmérséklet: 90 ℃
Talaj hőellenállási együtthatója: 1.0k·m/W
Írja be	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
A mag száma	Egymagos				Több mag
Keresztmetszet, mm²	A levegőben		Földben		A levegőben		Földben
Keresztmetszet, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Megjegyzés: Az egyerű kábelek páncélzata nem mágneses anyagokból készül.
