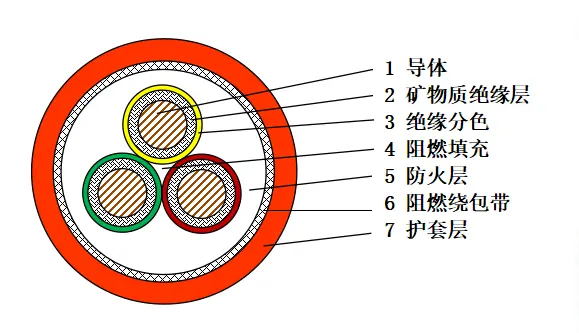

A BBTRZ kábel felépítésének megértése
ABBTRZ rugalmas tűzálló kábelektöbbrétegű kialakítással készültek, amely a biztonságot és a működési rugalmasságot egyaránt előtérbe helyezi. A magban a sodrott rézvezetők kiváló elektromos vezetőképességet biztosítanak, miközben megőrzik a kábel hajlíthatóságát. A vezetőt egy ásványi szigetelőréteg veszi körül, amely jellemzően magnézium-oxidból vagy hasonló vegyületekből áll, és amely elsődleges gátként szolgál a hőátadás ellen [hivatkozás:0]. Ez az ásványi réteg teszi lehetővé, hogy a kábel továbbra is működjön, még akkor is, ha közvetlen lángnak van kitéve.
A füstmentes, halogénmentes (LSZH) anyagból készült külső burkolat további védelmet nyújt a mechanikai sérülések és a környezeti tényezők ellen. Ezt a tokot úgy alakították ki, hogy tűznek kitéve minimális mérgező füstöt bocsát ki, így aBBTRZ rugalmas tűzálló kábelekalkalmas zárt terekhez, például alagutakhoz, sokemeletes épületekhez és földalatti tranzitrendszerekhez. Az ásványi szigetelés és az LSZH burkolat kombinációja olyan kábelt eredményez, amely nemcsak tűzálló, hanem hozzájárul a biztonságosabb evakuálási feltételekhez is vészhelyzetekben.
Tűzállósági teljesítmény és tesztelési szabványok
Az egyik meghatározó jellemzője aBBTRZ rugalmas tűzálló kábelekaz a képessége, hogy megőrizze az áramkör integritását szélsőséges hőterhelés esetén is. Ezeket a kábeleket úgy tervezték, hogy akár 1000°C-os hőmérsékletet is ellenálljanak huzamosabb ideig, ezt a teljesítménymutatót szigorú tesztelési protokollokkal ellenőrizték [hivatkozás:1]. A szabványos tűzállósági tesztek, például az IEC 60331 szabványban meghatározottak, a kábelt közvetlen lángnak teszik ki, miközben fenntartják a folyamatos elektromos terhelést. A BBTRZ kialakítás következetesen megfelel vagy meghaladja ezeket a követelményeket, biztosítva, hogy a kritikus rendszerek működőképesek maradjanak a tűzeset során.
A lángállóságon túl a kábel kiváló teljesítményt mutat a vízpermet és mechanikai ütési teszteken is, amelyek a valós tűzoltási körülményeket szimulálják. Az ásványi szigetelés nem bomlik le és nem olvad meg hő hatására, így elkerülhető a hagyományos polimer kábeleknél gyakran előforduló rövidzárlat. Ez a megbízhatóság teszi aBBTRZ rugalmas tűzálló kábelekMegbízható megoldás vészvilágításhoz, tűzoltószivattyúkhoz és evakuációs rendszerekhez nagyszabású infrastrukturális projektekben.
Kulcsfontosságú teljesítménymutatók
- Láng hőmérséklet állóképesség— 1000°C-ig 180 percig
- Áramkör integritása- feszültséget fenntart tűz körülmények között
- Füstkibocsátás– alacsony toxicitás, minimális elhomályosodás
- Vízállóság— működőképes a sprinkler aktiválása után
Rugalmasság előnyei szűk beépítésnél
A hagyományos ásványi szigetelésű kábelek, bár tűzállóak, gyakran merevek és nehezen vezethetők szűk helyeken. ABBTRZ rugalmas tűzálló kábelekezt a korlátozást egy gondosan megtervezett sodrási eljárással orvosolja, amely megőrzi a hajlíthatóságot anélkül, hogy veszélyeztetné a védő ásványi réteget. Ez a rugalmasság lehetővé teszi a szerelők számára, hogy minimális erőfeszítéssel megkerüljék az akadályokat, keskeny vezetékeken és a berendezésszekrényeken belül. A kábel minimális hajlítási sugara lényegesen kisebb, mint a hagyományos MI kábeleké, így csökken a további csatlakozódobozok vagy átmeneti szerelvények szükségessége.
Ez a telepítési rugalmasság közvetlenül a projektek lerövidülését és az anyagpazarlást jelenti. Utólagos beépítési projektekben, ahol a meglévő utak gyakran korlátozottak, a BBTRZ kábel a szigetelés sérülésének veszélye nélkül áthúzható a meglévő vezetékeken. A külső köpeny szintén kopásálló, további védelmet nyújt a húzási műveletek során. A helyszíni jelentések azt mutatják, hogy a telepítési idő akár 30%-kal is csökkenthető a merev MI-kábelekhez képest, így a BBTRZ sorozat praktikus választás új építéshez és felújítási munkákhoz egyaránt.
Összehasonlító elemzés más tűzálló kábelekkel
Hogy teljes mértékben értékeljük az értékajánlatot aBBTRZ rugalmas tűzálló kábelek, hasznos összehasonlítani tulajdonságait más általános tűzálló kábeltípusokkal. Az alábbi táblázat összefoglalja a főbb különbségeket számos teljesítmény- és telepítési kritérium alapján.
| Funkció | BBTRZ rugalmas | Szabványos MI kábel | Tűzálló PVC |
|---|---|---|---|
| Max üzemi hőmérséklet | 1000°C | 1000°C | 250°C |
| Rugalmasság (hajlítási sugár) | 6× kábelátmérő | 12× kábelátmérő | 8× kábelátmérő |
| Füstkibocsátás | Alacsony (LSZH) | Nulla (ásványi) | Magas (halogén) |
| A telepítés bonyolultsága | Alacsony | Magas | Közepes |
| Tipikus alkalmazások | Magasházak, alagutak, adatközpontok | Ipari, nukleáris | Általános épület |
A táblázat kiemeli, hogy míg a szabványos MI-kábelek hasonló hőmérséklet-állóságot biztosítanak, a BBTRZ változat kiváló rugalmasságot és alacsonyabb telepítési bonyolultságot biztosít. A tűzálló PVC-kábeleket viszont korlátozza alacsonyabb hőmérséklet-tűrésük és magasabb füstkibocsátásuk. Azoknál a projekteknél, ahol a tűzbiztonság és a telepítés hatékonysága egyaránt prioritás, a BBTRZ sorozat kiegyensúlyozott megoldást kínál, amely megfelel a legigényesebb követelményeknek is.
Bevált telepítési gyakorlatok és kezelés
A megfelelő telepítés elengedhetetlen ahhoz, hogy teljes mértékben kiaknázzuk az előnyeitBBTRZ rugalmas tűzálló kábelek. Az alábbi irányelveket az iparági szakértők javasolják az optimális teljesítmény és hosszú élettartam érdekében.
- Kábel előkészítés— Óvatosan csupaszítsa le a külső burkolatot, hogy elkerülje az ásványi szigetelés beszakadását. Használjon speciális, MI-kábelekhez tervezett csupaszítószerszámokat.
- Hajlítási sugár— Tartsa be a kábelátmérő 6-szorosának megfelelő minimális hajlítási sugarat. Kerülje az éles hajlításokat, amelyek veszélyeztethetik a szigetelőréteget.
- Felmondás— Használjon jóváhagyott lezárókészleteket, amelyek nedvességzárást és feszültségmentességet biztosítanak. A megfelelő lezárás kritikus fontosságú a nedvesség bejutásának megakadályozása érdekében, amely idővel ronthatja az ásványi szigetelést.
- Támasztávolság— Rögzítse a kábelt a gyártó által javasolt időközönként, jellemzően 1,5-2 méterenként, hogy elkerülje a megereszkedést és a mechanikai igénybevételt.
- Tesztelés— A telepítés után végezzen szigetelési ellenállási és folytonossági vizsgálatokat a kábelrendszer integritásának ellenőrzésére. Dokumentálja az összes vizsgálati eredményt későbbi hivatkozás céljából.
Ezen gyakorlatok betartása biztosítja, hogy a kábel tűzálló tulajdonságai teljes élettartama alatt megmaradjanak. ABBTRZ rugalmas tűzálló kábelekTartósságra tervezték, de mint minden precíziós tervezésű termék, előnyös a gondos kezelés a telepítés során.
