BBTRZ rugalmas tűzálló kábelek

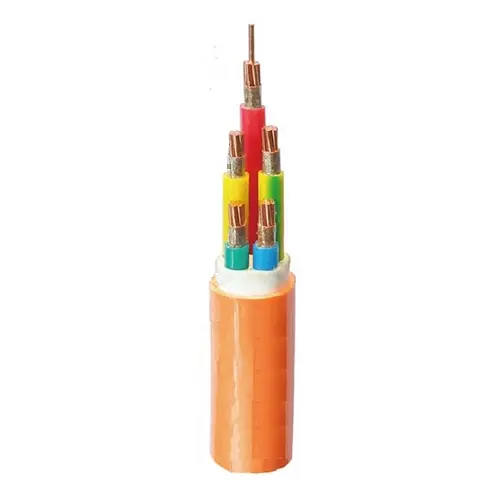

A BBTRZ rugalmas tűzálló kábelek gyártója és szállítója, a Beida Group személyre szabott megoldásokat kínál. Ez a kábel réz sodrott vezetőből, ásványi keverék szigetelésből, ásványi keverék tűzálló rétegből és halogénmentes külső köpenyből áll. A kábel folyamatos üzemi hőmérséklete 90 ℃. A kábel 3 órán keresztül képes fenntartani az áramellátást 950 ℃ és 1000 ℃ közötti láng körülmények között, anélkül, hogy rövidzárlatot vagy leválasztást tapasztalna. Tűz esetén ez a kábel minimális füstöt és mérgező gázokat termel.

Alkalmazási kör:

A BBTRZ rugalmas tűzálló kábeleket fő tápvezetékként használják az alállomástól (vagy a fő elosztóhelyiségtől) a tűzvédelmi rendszerig, vagy speciális és I. osztályú helyeken. Ezeket A osztályú tűzálló kábelként vagy a 90°C-os, füstmentes, halogénmentes égésgátló kábelek hosszú távú használatának helyettesítésére kell használni. Ezeket a kábeleket rögzített telepítési alkalmazásokban használják.

Bbtrz Flexible Fire Resistant CablesBbtrz Flexible Fire Resistant Cables

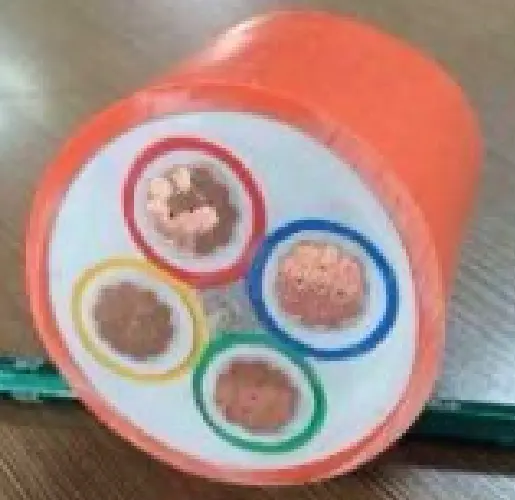

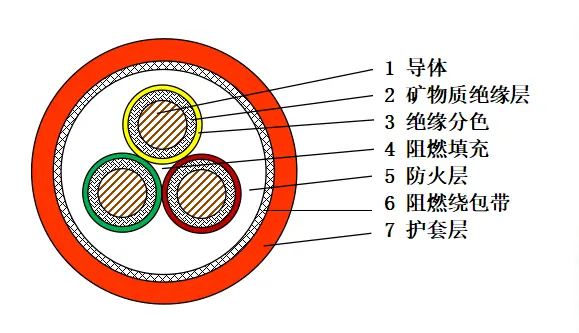

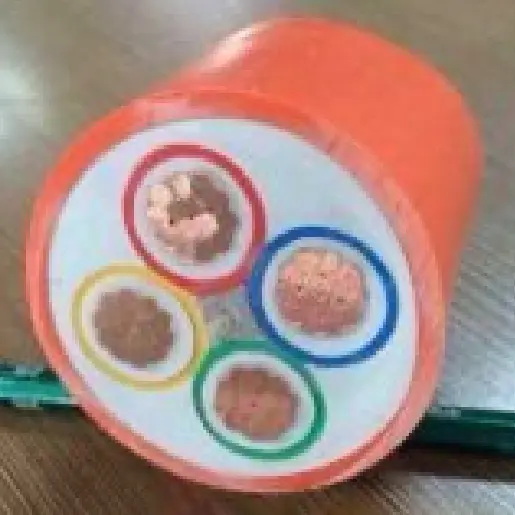

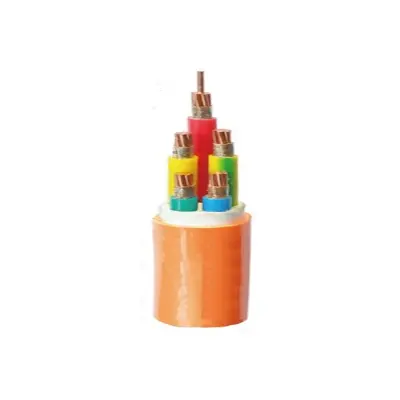

Termék felépítése

A kábelszerkezet kialakítása aprólékos és professzionális. A vezetőrész vagy az első vagy a második típusú lágyított rézvezetőt alkalmazza, amely kiváló vezetőképességgel és rugalmassággal büszkélkedhet, kielégítve a különféle forgatókönyvek energiaátviteli igényeit.

Az ásványi szigetelőréteg burkolt tűzálló csillámszalagot használ, amely egyedi anyagtulajdonságai révén hatékonyan képes megakadályozni a tűz terjedését magas hőmérséklet vagy láng mellett, megbízható tűzvédelmet biztosítva a kábelnek.

A színkódolt szigetelőréteg térhálósított polietilén szigetelőanyagot használ, különféle színkódolási módszerekkel. Szigetelő színezőanyag hozzáadható, vagy színes szalagok, színes fonalak stb. használhatók, ami megkönnyíti az áramkörök gyors és pontos azonosítását a kábelszerelés és karbantartás során.

A kábeltöltési folyamat során égésgátló töltőanyagokat használnak a közepén, hogy megakadályozzák a láng terjedését. Eközben csomagolószalaggal fel lehet kötni a töltőanyagokat a szoros töltés és a szerkezeti stabilitás érdekében.

A tűzálló réteg ásványi anyagokból és csomagolószalagokból áll. Először is, egy ásványi anyag réteget, amely rendelkezik olyan előnyökkel, mint a tűzállóság, a tűzállóság, a magas hőmérséklet-állóság és a hőszigetelés, extrudálják a kábelezett magra, hogy tűzgátlót építsenek. A külső réteget egy körbetekeredett égésgátló szalag védi, hogy fokozza a tűzálló hatást és biztosítsa a kábel biztonságos működését extrém környezetben.

A köpeny halogénmentes, füstmentes, égésgátló poliolefin burkolatból készül, amely kiváló égésgátló tulajdonságokkal rendelkezik, és égés közben nem termel káros füstöt, így csökkentve a személyzet és a környezet károsodását. A hüvely jellemzően narancssárga vagy mandarin színű, ami szemet gyönyörködtető és könnyen azonosítható. Kérésre feketére is színezhető, hogy megfeleljen a különböző használati forgatókönyvek igényeinek.

Bbtrz Flexible Fire Resistant Cables

Teljesítmény paraméter

Ennek a BBTRZ rugalmas tűzálló kábelnek a névleges feszültsége 0,6/1 kV. A tesztelési szakaszban 3,5 kV-os próbafeszültséget alkalmaztak 5 percig, és nem történt meghibásodás. A kábelvezető hosszú távú megengedett üzemi hőmérsékleti határa 90 ℃. A kábel lefektetésekor a környezeti hőmérséklet nem lehet 0 ℃ alatt. A minimális hajlítási sugár a kábel külső átmérőjének 12-szerese (12*OD). Az ásványi szigetelőréteg több rétegű, tűzálló tulajdonságú csillámszalagból készül.


A tűzállóság tekintetében ez a kábel megfelel a vállalati szabványok és az IEC 60331-1 követelményeinek is, égési időtartama akár 180 perc is lehet. Ami a vezeték ellenállását illeti 20°C-on, annak meg kell felelnie az 1. vagy 2. típusú lágyított rézvezetőkre vonatkozó előírásoknak a GB/T 3956 és az IEC 60228 szabvány szerint. Ami a szigetelési ellenállást illeti, a kábel szigetelési ellenállása nem lehet kisebb, mint 100 MΩ·km környezeti hőmérsékleten.


Ezenkívül a kész kábelt tűzállósági vizsgálatnak kell alávetni, a GB/T 19216.21 előírásait követő vizsgálati módszerrel. A tűznek való kitettség hőmérséklete 950-1000 ℃-ra van beállítva, 180 perces időtartamra, amelyet 15 perces hűtési időszak követ. Ebben az időszakban a kábel nem mutathat rövidzárlatot vagy szakadást.


Általános kábelspecifikációk

magszám

1

2, 3

4

5

3+1, 3+2

4+1

keresztmetszet mm2

25-630

1,5-300

1,5–240

1,5–185

4-300

4~240


A rugalmas BBTRZ tűzálló kábel előnyei és hátrányai az ásványi szigetelésű BTTZ kábelhez képest:

Előnyök:

A kábelszigetelés nem hajlamos a nedvességfelvételre, és stabil szigetelési teljesítményt nyújt.

Több mag is előállítható fix hosszúságban, csökkentve a kábelekben lévő közbenső csatlakozók számát.

A szerkezet rugalmas, megkönnyíti a kábel hajlítását és csökkenti a fektetés nehézségét.

A kábelek dedikált végződések nélkül is használhatók, csökkentve a tartozékok költségét.

Hátrányok: A tűzállóság kissé gyengébb, és nem felel meg a BS 8491 követelményeinek.

A maximális üzemi hőmérséklet 90 ℃, ami nem éri el a BTTZ 250 ℃-át

A legmagasabb szintű égési teljesítmény megfelel a B1 osztály követelményeinek, de nem felel meg az A osztály követelményeinek.

Bbtrz Flexible Fire Resistant Cables

Alkalmazási forgatókönyvek:

Bbtrz Flexible Fire Resistant Cables

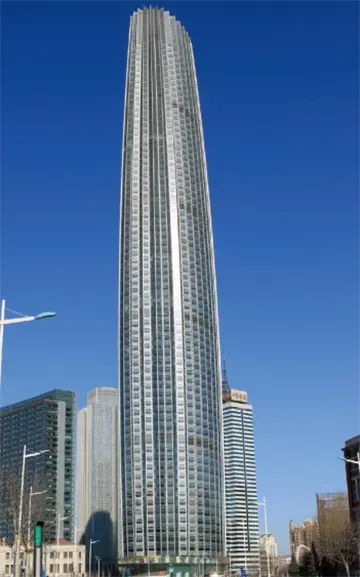

sokemeletes épület

Bbtrz Flexible Fire Resistant Cables

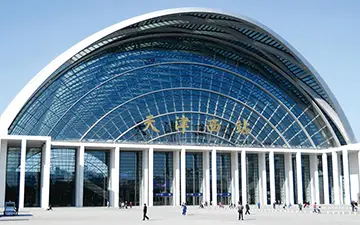

vasútállomás

Bbtrz Flexible Fire Resistant Cables

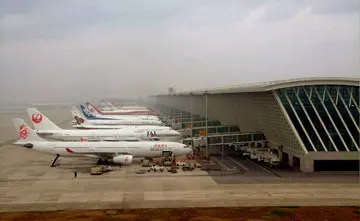

repülőtéri terminál

Bbtrz Flexible Fire Resistant Cables

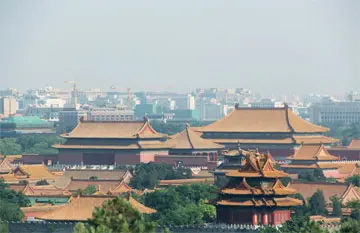

történelmi látnivalók és festői szépségű helyek


Csomagolás és szállítás

Csomagolás részletei:

Ezt a vásárolt mennyiség és igény határozza meg. Meg lehet alkudni.

Kikötő: Tiencsin kikötő

Szállítás: tengeren, légi úton, expressz.

Bbtrz Flexible Fire Resistant Cables
