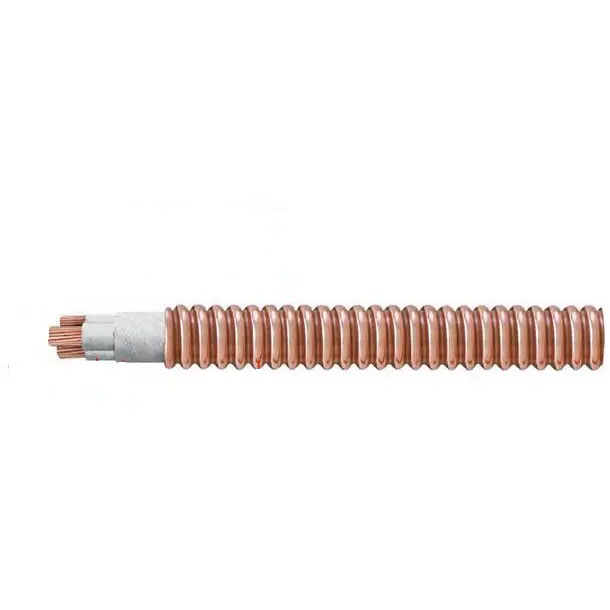

RTTZ tűzálló hullámos rézkábel

A Tianjin Beida az RTTZ tűzálló hullámos rézkábel szállítója és gyára Kínában. A kábelek réz sodrott vezetékekből, szintetikus csillámszalag szigetelésből és hullámos rézszalag burkolatból állnak. Ezek a kábelek teljes egészében szervetlen anyagokból állnak, folyamatos üzemi hőmérsékletük 90°C. 3 órán keresztül képesek fenntartani az áramellátást 950°C és 1000°C közötti lángviszonyok között, anélkül, hogy rövidzárlatot vagy lekapcsolást tapasztalnának. Tűz esetén ezek a kábelek szinte nem bocsátanak ki füstöt vagy mérgező gázokat. Ha további védelemre van szükség, halogénmentes, füstmentes, nem fémes köpeny alkalmazható a rézköpenyre a kábel mechanikai és nedvességálló tulajdonságainak javítása érdekében.

Kérdés küldése

termékleírás

Válassza a Tianjin Beidát gyártónak és szállítónak, válasszon megbízható RTTZ tűzálló hullámos rézkábel megoldást. Gyári közvetlen árakat tudunk ajánlani.

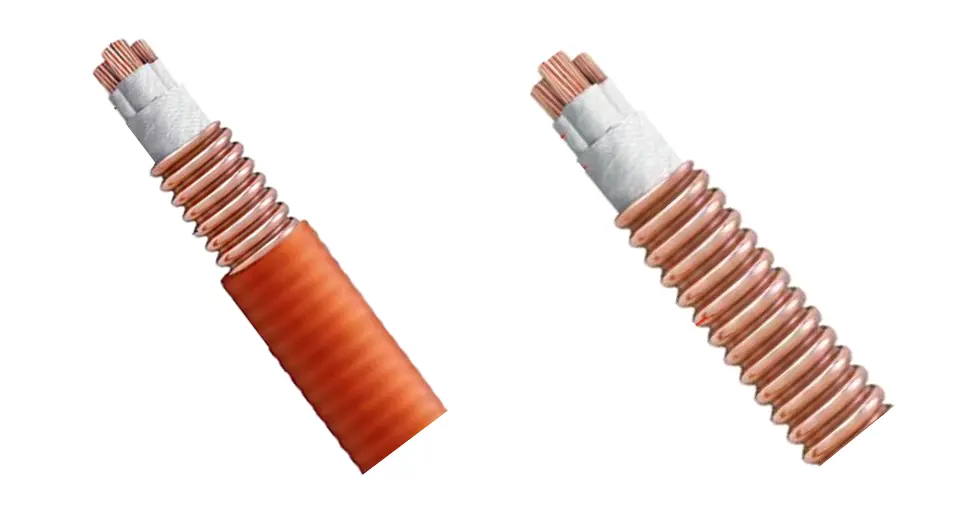

Rttz Fire Retardant Corrugated Copper Cable

Alkalmazási kör:

kábel modell	Alkalmazható forgatókönyvek	Alkalmazási forgatókönyvek
RTTZ	0,6/1kV és az alatti névleges feszültség, magas tűzvédelmi követelményeket támasztó helyeken való energiaátvitelre és -elosztásra, különösen tűzoltó és vészhelyzeti tápvezetékekre	Sokemeletes épületek, kórházak, metrók, alagutak, adatközpontok, bevásárlóközpontok, kiállítótermek, garázsok, szórakozóhelyek, vegyipar, kohászat és más magas hőmérsékletű/gyúlékony és robbanásveszélyes helyek
WD-RTTYZ	Az RTTZ-hez hasonlóan ennek is meg kell felelnie az alacsony füsttartalmú, halogénmentes és égésgátló követelményeknek a személyigényes zárt terekben	Olyan területek, ahol szigorú követelmények vonatkoznak a füstmérgezésre és fényáteresztésre, például metrók, atomerőművek, iskolák, kórházak, élelmiszergyárak, sokemeletes lakóépületek és nagy komplexumok

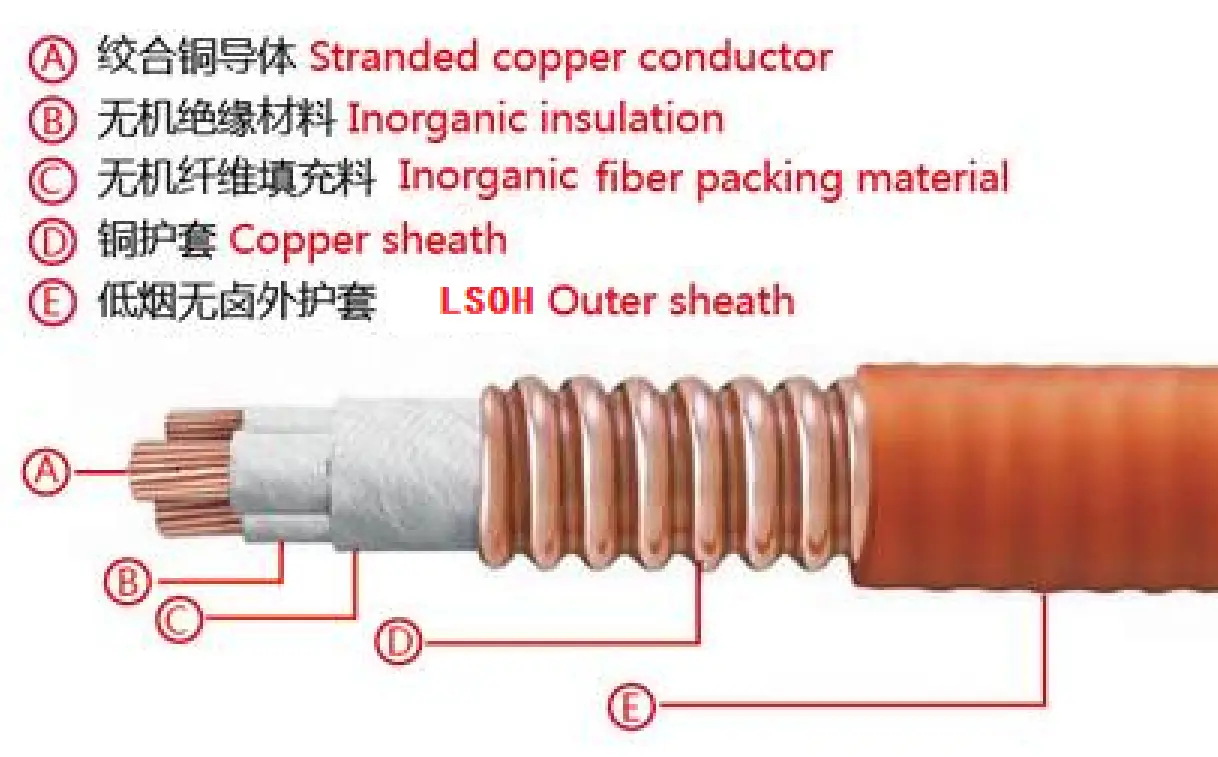

Termék felépítése

Kábelépítési és műszaki követelmények

Vezető: Alkalmazza az első vagy második típusú lágyított rézvezetőt.

Ásványi szigetelőréteg: Tűzálló csillámszalag vagy más hasonló funkciójú ásványi szigetelőszalag becsomagolásával készül.

Kábelszerelés és védőréteg: A kábelmagok szorosan meg vannak töltve égésgátló és tűzálló tulajdonságokkal rendelkező anyagokkal, a védőréteg pedig megfelelő égésgátló és tűzálló szalagból van körbetekerve.

Réz fém köpeny: Rézszalag argon ívhegesztési technológiával készül és hullámos.

Köpenyréteg: Halogénmentes, füstmentes, égésgátló poliolefin burkolat anyagból készült. Általában narancssárga vagy mandarin, de a fekete is választható az igényeknek megfelelően.

szerkezeti diagram

Rttz Fire Retardant Corrugated Copper Cable

Teljesítmény paraméter

Az RTTZ tűzálló hullámos rézkábel névleges feszültsége 0,6/1kV. A tesztfeszültség 3,5 kV-ra van beállítva, és a feszültséget 5 percig folyamatosan alkalmazzák, anélkül, hogy ezalatt meghibásodás következne be. A kábelvezető maximális megengedett hosszú távú üzemi hőmérséklete 90 ℃.

A kábelek lefektetésekor a környezeti hőmérséklet nem lehet 0 ℃ alatt. A minimális hajlítási sugár a kábel külső átmérőjének 12-szerese. Az ásványi szigetelőréteg gondosan kidolgozott több rétegű tűzálló csillámszalag felhasználásával.

20°C-on a vezeték ellenállásának szigorúan meg kell felelnie a GB/T 3956 és az IEC 60228 szabványban az 1. vagy 2. típusú lágyított rézvezetőkre vonatkozó szabványoknak. Környezeti hőmérsékleten a kábel szigetelési ellenállása nem lehet kisebb 100 MΩ·km-nél.

A tűzállósági vizsgálat szempontjából teljes mértékben megfelel a GB/T 34926 szabvány követelményeinek. A konkrét vizsgálati módszer a következő:

Először is végezzen C, W, Z teszteket a BS 6387 szabvány szerint;

Másodszor, a vizsgálatot a BS 8491 előírásai szerint kell elvégezni;

Harmadszor, végezzen tűzállósági tesztet a GB/T 19216.21 szerint, a hőmérsékletet 950-1000 ℃ között szabályozzák, a tűznek való kitettség időtartama 180 perc, és a hűtési időszak 15 perc. Ebben az időszakban a kábel nem mutathat rövidzárlatot vagy szakadást.

Termékreprezentációs módszer

Termékkód

Csillámszalag ásványi szigetelésű hullámos, vörösréz burkolatú kábel………R

Poliolefin külső köpeny……………Y

Rézvezető ........................ T

Halogénmentes és alacsony füstölés …………………WD (opcionális)

Rézhüvely .......................... T

Égésgátló fokozatok A/B/C... ZA/B/C

Csillámszalag ................................................................................................Z

Névleges feszültség …………………0,6/1

Kábel specifikációk

magszám	1	2	3	4	5	3+1, 3+2	4+1
keresztmetszet mm²	25-630	1,5-300	1,5–240	1,5–185	1,5–150	4～185	4-150

Kábelekre vonatkozó óvintézkedések

Telepítés

Fektetési mód: Alagutakba, kábelárokba, tálcákba, vályúkba, aknákba fektethető, támogatva a szabad és rejtett fektetést. Egyeres kábeleknél tilos mágneses vezető anyagokat (például vashuzalt) használni a rögzítéshez az örvényáram-veszteség elkerülése érdekében.

Hajlítás és fesztáv: Szabályozza a hajlítási sugarat a gyártó specifikációi szerint. Vízszintes függesztőfesztávra vonatkozó referencia: ≤20 mm külső átmérő esetén a fesztáv 400 mm; a >20mm-nél a fesztáv 800mm. Függőleges támaszköz esetén: ≤20 mm külső átmérő esetén a fesztáv 1500 mm; a >20mm-nél a fesztáv 1000mm.

Letekercselés és rögzítés: Tekerje le a kábelt a kábeltekercsen jelzett iránynak megfelelően, hogy elkerülje a csavarodást; tekintse meg a fenti követelményeket a kábeltálcán belüli rögzítési fesztávra vonatkozóan.

Terminál és csatlakozó

Sorkapocs gyártása: Távolítson el körülbelül 300 mm-es szigetelést a végvezetékről, préselje össze a vezeték orrát, és egy megohmméterrel ellenőrizze a szigetelési ellenállást a rézhüvely és a vezető között, valamint a vezetékek között. Miután megbizonyosodott arról, hogy a szigetelési ellenállás megfelelő, a tömítéshez hőre zsugorodó hüvelyt kell alkalmazni.

Közbenső csatlakozók: Előnyös olyan kész csatlakozók használata, amelyek tűzállósági besorolása megegyezik a kábeltestével. A helyszíni szerelés során gondoskodni kell a tömítésről és a szigetelésről a hibapontok csökkentése érdekében.

Üzemeltetés és karbantartás

Hőmérséklet-szabályozás: Normál működés közben a vezeték hőmérséklete nem haladhatja meg a 90 ℃-ot. Ha a vezeték nem érinthető, és nem érintkezik gyúlékony anyagokkal, a burkolat hőmérséklete 105 ℃-ra emelhető.

Szigetelés vizsgálata: Rendszeresen használjon meggert a szigetelési ellenállás tesztelésére, hogy ne legyen nedvesség vagy sérülés; a rézburkolatot megbízhatóan földelni kell a biztonság érdekében.

Veszteségmegelőzés és védelem: Kerülje a burkolat éles tárgyakkal való megkarcolását, és a mechanikai sérülések elkerülése érdekében helyezzen védőhüvelyeket, amikor áthalad a falakon/padlólapokon.
