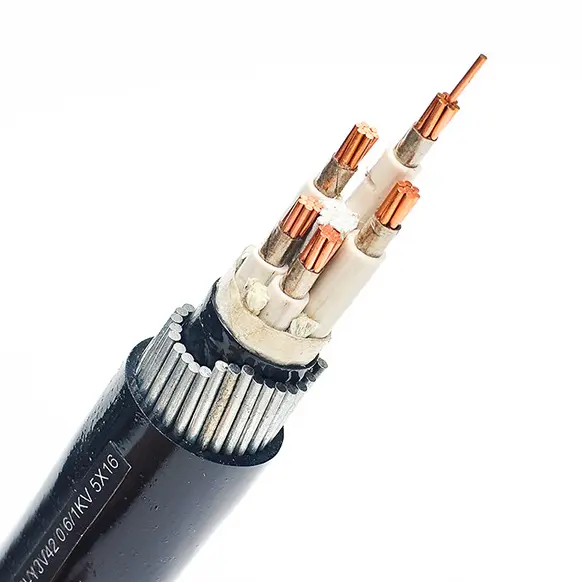

XLPE szigetelt PVC köpenyű SWA tápkábel

Az XLPE szigetelt PVC-burkolatú SWA tápkábel professzionális gyártójaként a Beida Group több mint három évtizedes tapasztalattal rendelkezik. Ez a kábel vízszintesen vagy függőlegesen fektethető, és ellenáll bizonyos nyomásoknak és feszültségeknek. Főleg sokemeletes épületek kábeleinek függőleges beépítésére, nagy esésű hegyvidéki területekre stb. használják kisfeszültségű áramátvitelhez.

Kérdés küldése

termékleírás

Az XLPE szigetelt PVC köpenyű SWA tápkábel T1R rézvezetőből, XLPE szigetelésből, PVC burkolószalagból, acélgát páncélból és PVC köpenyből áll.

A gyakori kábeltípusok a következők: YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/SPVC/PVC.

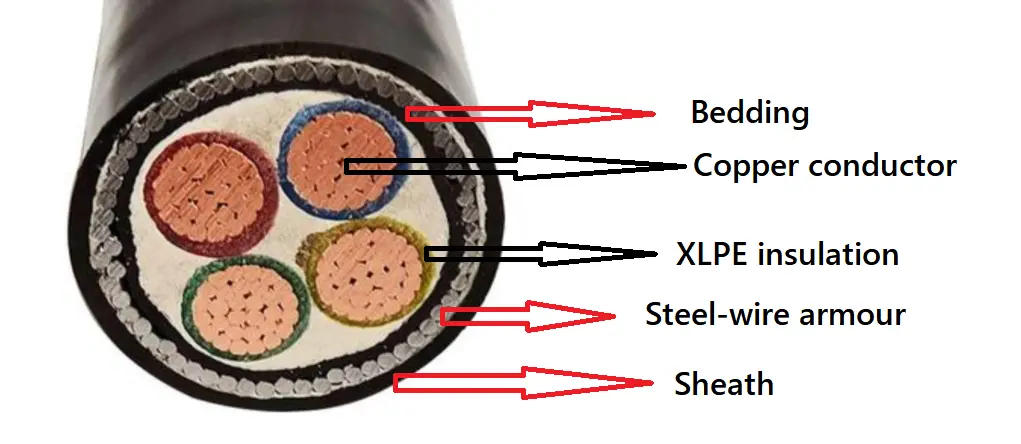

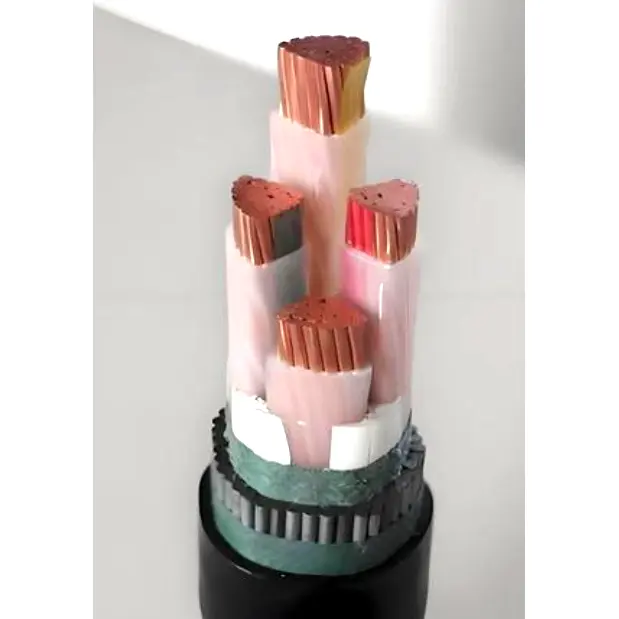

Termék felépítése

Xlpe Insulated Pvc Sheathed Swa Power Cable

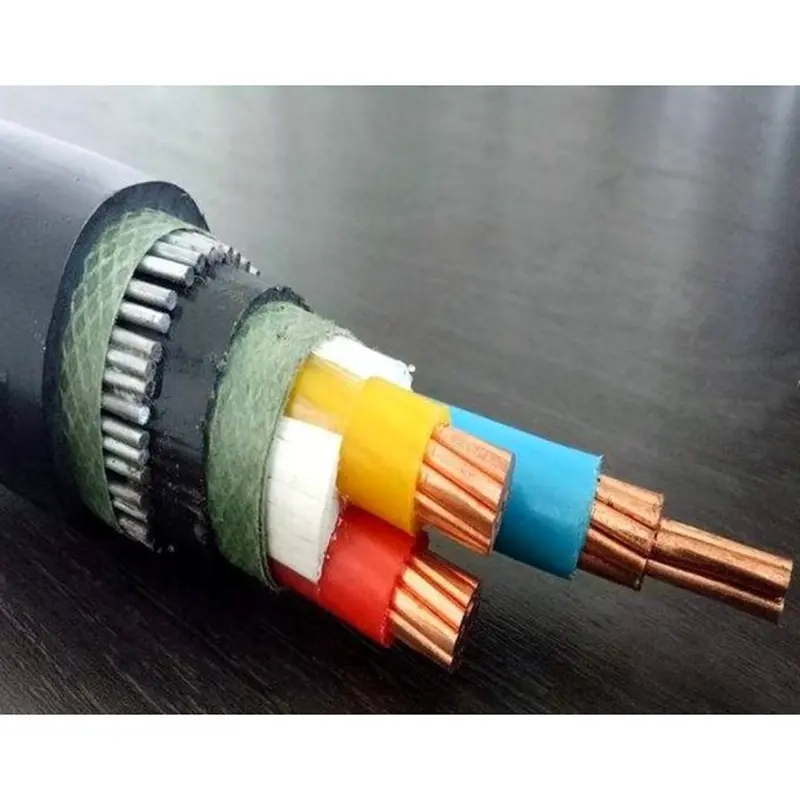

Az XLPE szigetelt PVC köpenyű SWA tápkábel T1R rézvezetőből, XLPE szigetelésből, PVC burkolószalagból, acélgát páncélból és PVC köpenyből áll.

Vezető: Réz vagy alumínium vezető, kerek állvány vagy formázott, 2. osztály az IEC 60228 szerint

és GB/T 3956-2008, a keresztmetszeti terület legfeljebb 6 mm², tömör kerek

vezeték használható, 1. osztály az IEC 60228 és a GB/T 3956-2008 szerint.

Szigetelés: A szigetelés vastagságának, az anyagtulajdonságnak meg kell felelnie az IEC 60502 és a GB/T 12706 szabványnak.

Mag színe: 1 mag: piros vagy sárga vagy zöld vagy kék vagy fekete

2 mag: piros, kék vagy piros, fekete

3 mag: sárga, zöld, piros vagy piros, sárga, kék

4 mag: sárga, zöld, piros, kék vagy piros, sárga, kék, fekete

5 mag: sárga, zöld, piros, kék, fekete vagy piros, sárga, kék, fekete, zöld

5 coes felett: fehér magok fekete számmal vagy különböző színű szalaggal

Belső burkolatok: A belső burkolatok lehetnek extrudált vagy lapolva. Az anyagoknak meg kell felelniük a kábel üzemi hőmérsékletének és kompatibilisnek kell lenniük a szigetelőanyaggal.

Acélhuzalos páncél: A többerű kábeleknél a páncélt megfelelő acélhuzalokra kell felvinni egy belső burkolatra. Az egyeres kábelek váltakozó áramú hálózaton való használatra a rendszereknek nem mágneses acélhuzalokból kell állniuk.

Külső burkolat: A köpeny vastagságának, az anyagtulajdonságnak meg kell felelnie az IEC 60502 és a GB/T 12706 szabványnak.

Lángálló kábel: Lángálló PVC külső köpenyanyagot kell használni. Az égésgátló minőségek három kategóriába sorolhatók: A, B és C köteg.

Tűzálló kábel: Két réteg csillámszalagot kell feltekerni a vezeték köré.

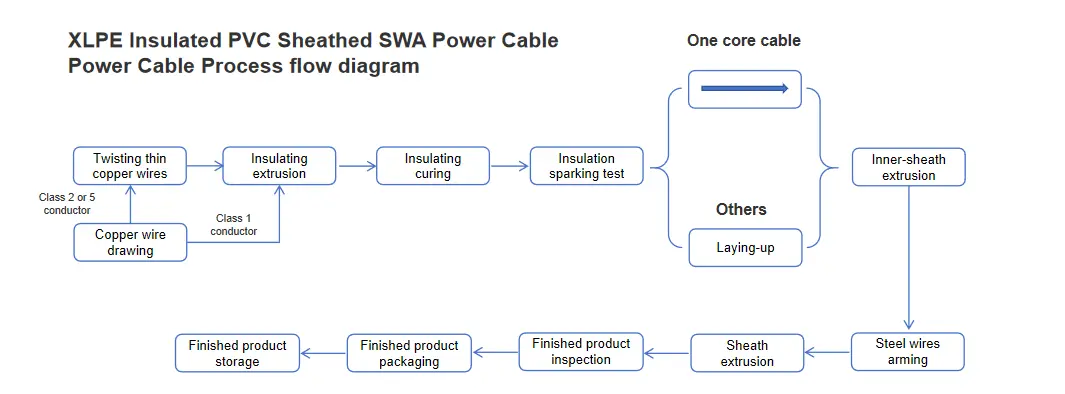

Folyamat diagram

Xlpe Insulated Pvc Sheathed Swa Power Cable

Teljesítmény paraméter

Névleges feszültség: 0,6/1 kV

Tesztfeszültség: 3,5 kV 5 percig nem történt meghibásodás

Üzemi hőmérséklet: -5ºC és +90ºC között

Rövidzárlati hőmérséklet: +250 ºC

Minimális hajlítási hajlítási sugár: 15* OD;

Minimális statikus hajlítási sugár: 10* OD;

Kábel teszt:

1. Vezető egyenáramú ellenállásának vizsgálata: A 20°C-os vezető egyenáramú ellenállásának meg kell felelnie a GB/T 3956-2008, IEC 60228 szabványnak.

2. AC feszültség teszt: 3,5kV/5min, nincs meghibásodás.

Mintavételi vizsgálat:

1. Vezetőszerkezet vizsgálata: Meg kell felelnie a GB/T 3956-2008, IEC 60228 műszaki követelményeinek.

2. A szigetelés, a bélés, az acélszalag páncélzat és a köpenyszerkezet méretének meg kell felelnie a GB/T 12706.1-2020, az IEC 60502.1 követelményeinek.

Termikus nyúlási teszt:

A mintavételi és vizsgálati eljárásoknak meg kell felelniük a GB/T 2951.21-2008, IEC 60811-2-1, 9. fejezet előírásainak, és az eredményeknek meg kell felelniük a GB/T 12706.1-2020, IEC 60502.1 előírásainak.

Típusvizsgálat:

A szigetelés és a burkolat mechanikai és fizikai teljesítményvizsgálatának meg kell felelnie a GB/T 12706.1-2020 és az IEC 60502.1 szabvány követelményeinek.

Az elektromos teljesítménynek meg kell felelnie a GB/T 12706.1-2020, az IEC 60502.1 szabványnak

Az egykábeles égési tesztnek meg kell felelnie a GB/T 19666-2019, IEC 60332 szabványnak.

A kábel kötegelt égésgátló tesztje megfelel a GB/T 19666-2019, IEC 60332 követelményeinek.

A kábelek tűzállósági vizsgálatának meg kell felelnie a GB/T 19666-2019 és az IEC 60331 követelményeinek.

Áramátviteli kapacitás amperben (A)

Névleges feszültség 0,6/1kV XLPE szigetelő tápkábel
áramfelvételi kapacitás amperben (A)
Környezeti hőmérséklet: levegőben: 40 ℃, talajban: 25 ℃
Vezető hőmérséklet: 90 ℃
Talaj hőellenállási együtthatója: 1.0k·m/W
Írja be	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
A mag száma	Egymagos				Több mag
Keresztmetszet, mm²	A levegőben		Földben		A levegőben		Földben
Keresztmetszet, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Megjegyzés: Az egyerű kábelek páncélzata nem mágneses anyagokból készül.
