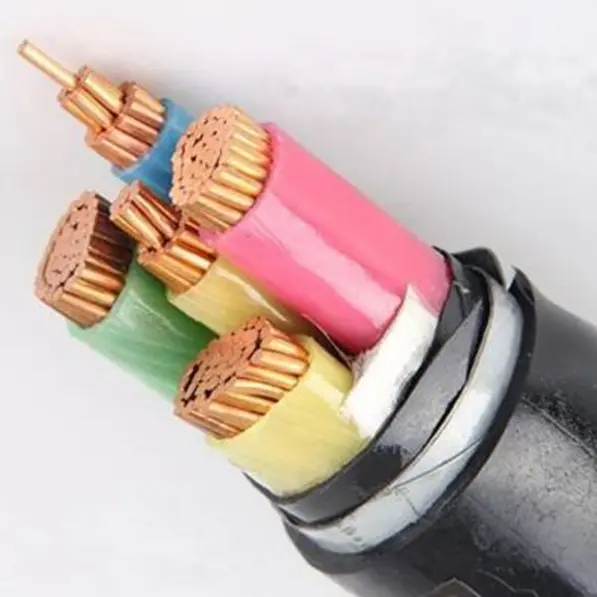

XLPE szigetelt PVC burkolatú STA tápkábel

Ha megbízható XLPE szigetelt PVC-burkolatú STA tápkábel gyártót és szállítót keres, választhatja a Tianjin Beidát. Ez a termék egy széles körben használt acélszalagos páncélozott tápkábel alacsony feszültségű energiaátvitelhez, amely közvetlenül a föld alá temethető. A különböző áteresztőképesség szerint a közös kábelvezető keresztmetszete 2,5 mm2 és 500 mm2 között van.

Kérdés küldése

termékleírás

A Tianjin Beida Cable Group 35 éves mélyművelésére a kábeliparban támaszkodva piacra dobtuk az XLPE szigetelt PVC köpenyű STA tápkábelt, amely a kisfeszültségű erőátviteli mező erősségének nevezhető.

Kínában jól ismert védjeggyel, ISO-rendszertanúsítással és más hiteles minősítéssel rendelkező high-tech vállalkozásként a Beida Groupot nemzetközi fejlett gyártási és tesztelő berendezések, valamint az éves értékesítési volumen 3,1%-át kitevő K+F-befektetések támogatják, így ennek az acélszalagos páncélkábelnek páratlan alapvető előnyei vannak.

XLPE szigetelőanyaga kiváló elektromos teljesítményt és hőállóságot biztosít, PVC köpeny acélszalag páncélzattal, erős nedvességállóság, korrózióállóság, mechanikai sérülésekkel szembeni ellenállás elérése érdekében, közvetlen földbe fektetés további védelem nélkül, tökéletesen megoldja az alacsony feszültségű erőátviteli szerelési komplexumot, a rossz környezeti alkalmazkodóképességet, a biztonsági veszélyeket és egyéb fájdalompontokat, hogy a globális ügyfelek számára stabil és megbízható erőátviteli megoldásokat biztosítson.

Általános kábeltípusok: YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/STA.

Termék felépítése

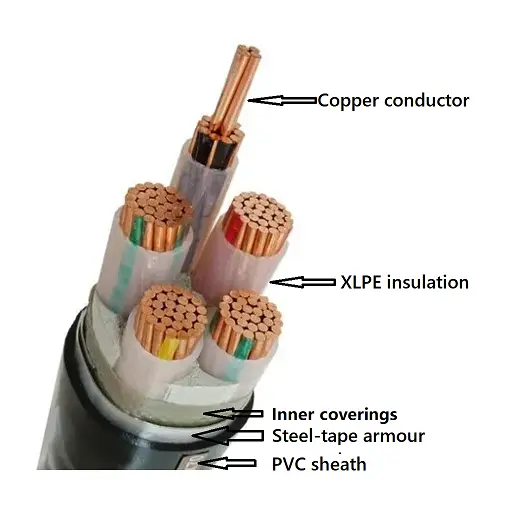

Xlpe Insulated Pvc Sheathed Sta Power Cable

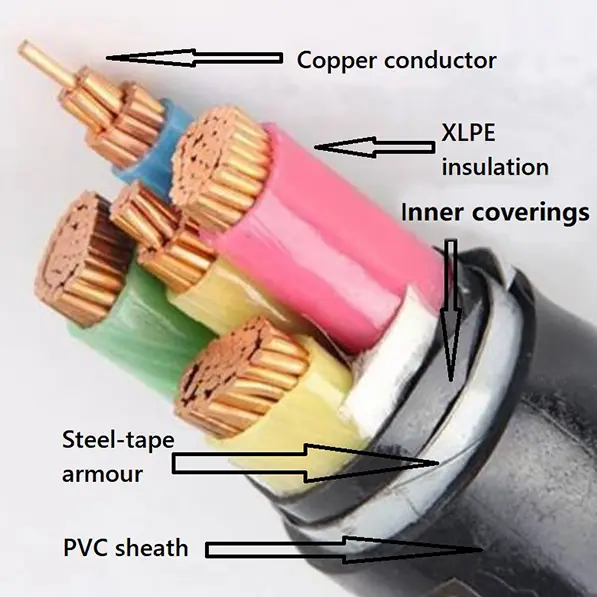

XLPE szigetelt PVC köpenyű STA tápkábel T1R rézvezetőből, XLPE szigetelésből, PVC burkolószalagból Acélszalag páncélzatból és PVC köpenyből áll.

Vezető: Réz vagy alumínium vezető, kerek állvány vagy formázott, 2. osztály az IEC 60228 szerint

és GB/T 3956-2008, a keresztmetszeti terület legfeljebb 6 mm², tömör kerek

vezeték használható, 1. osztály az IEC 60228 és a GB/T 3956-2008 szerint.

Szigetelés: A szigetelés vastagságának, az anyagtulajdonságnak meg kell felelnie az IEC 60502 és a GB/T 12706 szabványnak.

Mag színe: 1 mag: piros vagy sárga vagy zöld vagy kék vagy fekete

2 mag: piros, kék vagy piros, fekete

3 mag: sárga, zöld, piros vagy piros, sárga, kék

4 mag: sárga, zöld, piros, kék vagy piros, sárga, kék, fekete

5 mag: sárga, zöld, piros, kék, fekete vagy piros, sárga, kék, fekete, zöld

5 coes felett: fehér magok fekete számmal vagy különböző színű szalaggal

Belső burkolatok: A belső burkolatok lehetnek extrudált vagy lapolva. Az anyagoknak meg kell felelniük a kábel üzemi hőmérsékletének és kompatibilisnek kell lenniük a szigetelőanyaggal.

Acélszalagos páncél: A többerű kábeleknél a páncélzatot kettős acélszalagnak megfelelő belső burkolatra kell felhelyezni. Az egyeres kábelek váltakozó áramú hálózaton való használatra a rendszereknek nem mágneses acélszalagból kell állniuk.

Külső burkolat: A köpeny vastagságának, az anyagtulajdonságnak meg kell felelnie az IEC 60502 és a GB/T 12706 szabványnak.

Lángálló kábel: Lángálló PVC külső köpenyanyagot kell használni. Az égésgátló minőségek három kategóriába sorolhatók: A, B és C köteg.

Tűzálló kábel: Két réteg csillámszalagot kell feltekerni a vezeték köré.

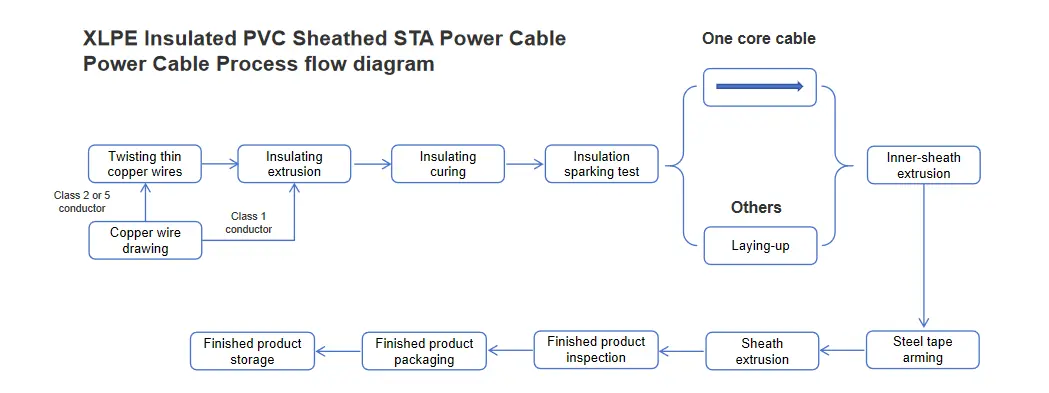

Folyamat diagram

Xlpe Insulated Pvc Sheathed Sta Power Cable

Termék alkalmazása

Térhálósított polietilén szigetelésű PVC köpenyű acélszalagos páncélozott tápkábel, mert ez a kábel acélszalagos védelemmel, alkalmas elosztóhálózatra vagy ipari berendezésekre erőátvitelre.Közvetlenül a föld alá temethető, kábelárokba vagy hídba szerelhető, a kábel elvisel egy bizonyos nyomást, de nem bírja a feszültséget.

A termék beépítési feltételei:

Kábelszerelés környezeti hőmérséklete PVC szigeteléssel vagy PVC köpennyel vagy halogénmentes égésgátló köpennyel ellátott kábelek esetén a környezeti hőmérséklet a telepítés során nem lehet 0 ℃ alatt.

Minimális hajlítási sugár a kábel felszereléséhez

projekt	egyeres kábel		többeres kábel
projekt	páncélozatlan	páncélozott	páncélozatlan	páncélozott
A kábel minimális hajlítási sugara telepítéskor	20D	15D	15D	12D
A kábelek minimális hajlítási sugara a csatlakozódobozok és kivezetések közelében	15D	12D	12D	10D
Megjegyzés: D a kábel külső átmérője

Teljesítmény paraméter

Névleges feszültség: 0,6/1 kV

Tesztfeszültség: 3,5 kV 5 percig nem történt meghibásodás

Üzemi hőmérséklet: -0ºC és +90ºC között

Rövidzárlati hőmérséklet: +250 ºC

Áramátviteli kapacitás amperben (A)

Névleges feszültség 0,6/1kV XLPE szigetelő tápkábel
áramfelvételi kapacitás amperben (A)
Környezeti hőmérséklet: levegőben: 40 ℃, talajban: 25 ℃
Vezető hőmérséklet: 90 ℃
Talaj hőellenállási együtthatója: 1.0k·m/W
Írja be	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
A mag száma	Egymagos				Több mag
Keresztmetszet, mm²	A levegőben		Földben		A levegőben		Földben
Keresztmetszet, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Megjegyzés: Az egyerű kábelek páncélzata nem mágneses anyagokból készül.
