XLPE szigetelt LSZH burkolatú Nem páncélozott tápkábel

Az XLPE szigetelt LSZH burkolt, nem páncélozott tápkábelek a Tianjin Beida által kínált kiváló minőségű termékek, megbízható gyártó és szállító vagyunk. Ez a kábelsorozat fizikai térhálósítási eljárással előállított XLPE szigetelést használ, amely nemcsak kiváló elektromos tulajdonságokkal rendelkezik (90 ℃-ig hőálló, 30%-kal magasabb üzemi hőmérsékleti határértékkel a PVC kábeleknél), hanem kettős áttörést ér el az égésgátlás és a környezetbarát molekulaszerkezet módosítása révén. Külső burkolata speciálisan kialakított halogénmentes, alacsony füsttartalmú poliolefin anyagból készült, amely égés során csak nyomokban termel fehér füstöt, füstsűrűsége és fényáteresztő képessége megfelel a GB/T 17651 szabvány legmagasabb szintű követelményeinek, így biztosítva, hogy a tűzhelyeken a láthatóság a biztonságos tartományon belül maradjon.

Jelenleg a Beida kábelsorozata egy teljes termékmátrixot alkotott, amely lefedi az összes feszültségszintet 0,6/1kV-tól 26/35kV-ig, és minden vezeték-keresztmetszetet 1,5 mm² és 1000 mm² között. Közülük a WDZ-YJY típus száraz beltéri környezetre alkalmas, míg a WDZ-YJY23 típus nedves környezetre optimalizált burkolatképlettel rendelkezik, a WDZ-YJY43 típus pedig a hozzáadott hosszirányú vízálló réteg kialakításával olyan speciális forgatókönyvek igényeit is kielégíti, mint például a földalatti csőfolyosók.

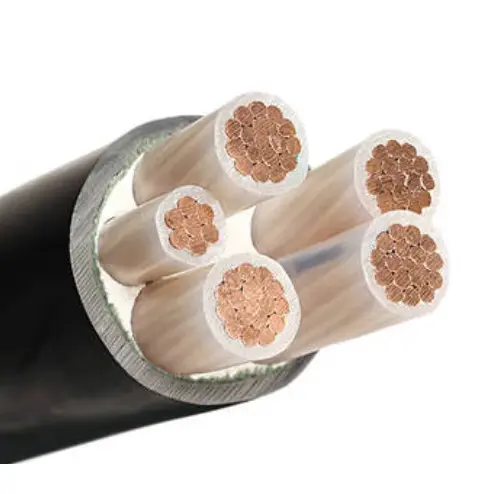

Termék felépítése

XLPE szigetelt LSZH burkolatú, nem páncélozott tápkábel T1R rézvezetőből, XLPE szigetelésből és LSOH poliolefin köpenyből áll.

Vezető: Réz vagy alumínium vezető, kerek állvány vagy formázott, 2. osztály az IEC 60228 szerint

és GB/T 3956-2008, a keresztmetszeti terület legfeljebb 6 mm², tömör kerek

vezeték használható, 1. osztály az IEC 60228 és a GB/T 3956-2008 szerint.

Szigetelés: A szigetelés vastagságának, az anyagtulajdonságnak meg kell felelnie az IEC 60502 és a GB/T 12706 szabványnak.

Mag színe: 1 mag: piros vagy sárga vagy zöld vagy kék vagy fekete

2 mag: piros, kék vagy piros, fekete

3 mag: sárga, zöld, piros vagy piros, sárga, kék

4 mag: sárga, zöld, piros, kék vagy piros, sárga, kék, fekete

5 mag: sárga, zöld, piros, kék, fekete vagy piros, sárga, kék, fekete, zöld

5 coes felett: fehér magok fekete számmal vagy az ügyféllel kötött műszaki megállapodás

Külső burkolat: A köpeny vastagságának, az anyagtulajdonságnak meg kell felelnie az IEC 60502 és a GB/T 12706 szabványnak.

Lángálló kábel: Lángálló LSOH poliolefin külső köpenyanyagot kell használni. Az égésgátló minőségek három kategóriába sorolhatók: A, B és C köteg.

Tűzálló kábel: Két réteg csillámszalagot kell feltekerni a vezeték köré.

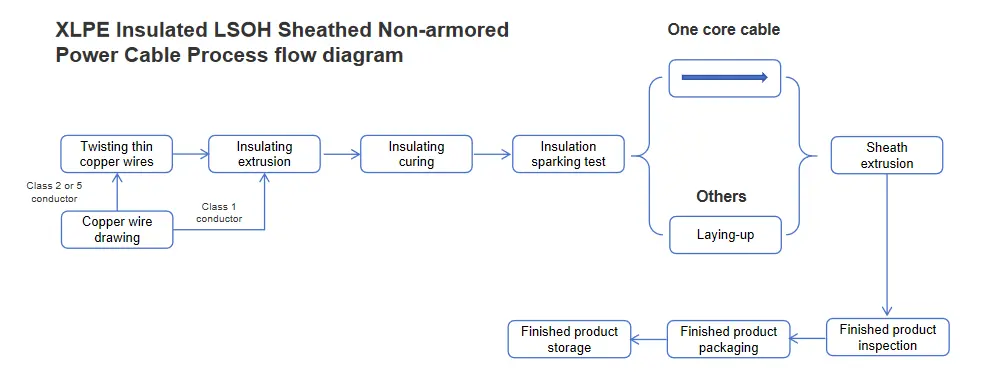

Folyamat diagram

Termék alkalmazása

Metróhoz, földalatti alagúthoz, polgári légvédelmi mérnöki és egyéb földalatti zárt mérnöki munkákhoz fontos gyárépületek, kulcsfontosságú laboratóriumok, adatközpontok, vegyi üzemek, sokemeletes épületek, kórházak, bevásárlóközpontok, iskolák, tornatermek, mozik, nagysebességű vasútállomások/repülőterek várótermei és más zsúfolt helyeken, ahol magas biztonsági és korróziós követelmények állnak rendelkezésre.

Összehasonlítás a hagyományos PVC köpenyű kábellel

Teljesítmény paraméter

A termék névleges feszültsége 0,6/1 kV. A tesztelés során 3,5 kV-ig terjedő próbafeszültséget alkalmaztak, és 5 percig minden meghibásodás nélkül fenntartották, bizonyítva a megbízható szigetelési teljesítményt. Ami a vezető ellenállását illeti, 20 ℃-on a vezető ellenállás értéke szigorúan megfelel az IEC 60228 vagy GB/T 3956 szabványoknak, biztosítva a stabil elektromos teljesítményt.

A hőmérséklet-alkalmazkodás szempontjából a termék kiváló teljesítményt mutat, stabilan működik széles hőmérsékleti tartományban, -5 ℃ és +90 ℃ között. Még rövidzárlati körülmények között is károsodás nélkül ellenáll akár +250 ℃ hőmérsékletnek. A hajlítási teljesítmény tekintetében a termék minimális hajlítási sugarát a külső átmérő 15-szöröse, a statikus hajlítási sugara pedig legalább 10-szerese a külső átmérőnek, ami biztosítja a rugalmasságot a telepítés és a használat során.

Továbbá az XLPE szigetelésű LSZH burkolatú, nem páncélozott tápkábel magas égésgátlási és tűzállósági szabványoknak is megfelel. Lángállósága megfelel az IEC 60332 vagy a GB/T 19666 szabványoknak, hatékonyan akadályozza meg a tűz terjedését; tűzállósága megfelel az IEC 60331 vagy a GB/T 19666 szabványoknak, biztosítva, hogy extrém körülmények között, például tűz esetén is megőrizzen bizonyos funkcióit. Ezzel egyidejűleg a termék pH-értéke és vezetőképessége szigorúan megfelel az IEC 60754 és GB/T 19666-2019 szabványoknak, fényáteresztő képessége megfelel az IEC 61034 és GB/T 19666-2019 szabványoknak, teljes halogénsavgáz-kibocsátása pedig a 607 I4EC szabványnak is megfelel. 19666-2019 szabványok, átfogóan biztosítva a termék biztonságát és környezetbarátságát.

Áramátviteli kapacitás amperben (A)

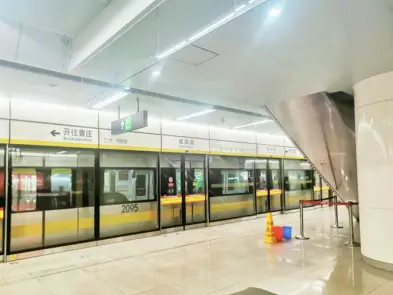

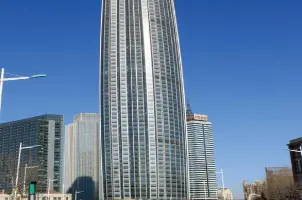

Egymást követő esetek

Csomagolás és szállítás

Csomagolás részletei:

Ezt a vásárolt mennyiség és igény határozza meg. Meg lehet alkudni.

Kikötő: Tiencsin kikötő

Szállítás: tengeren, légi úton, expressz.
