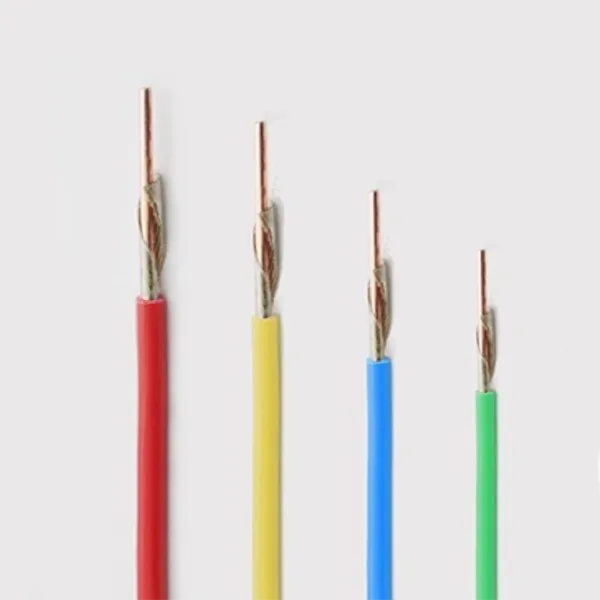

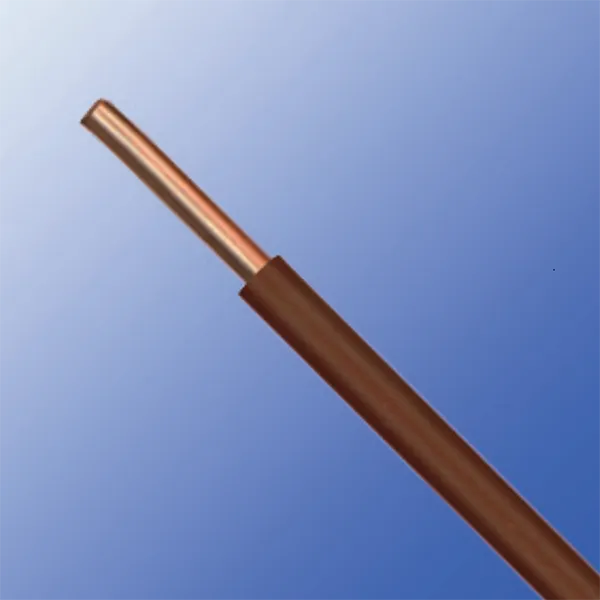

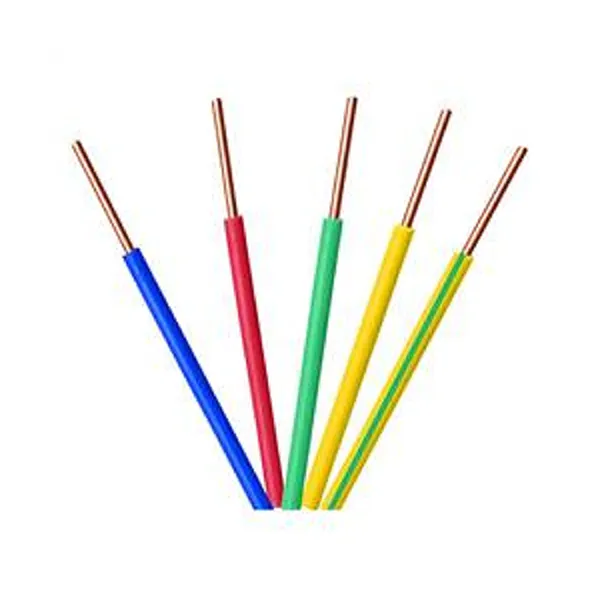

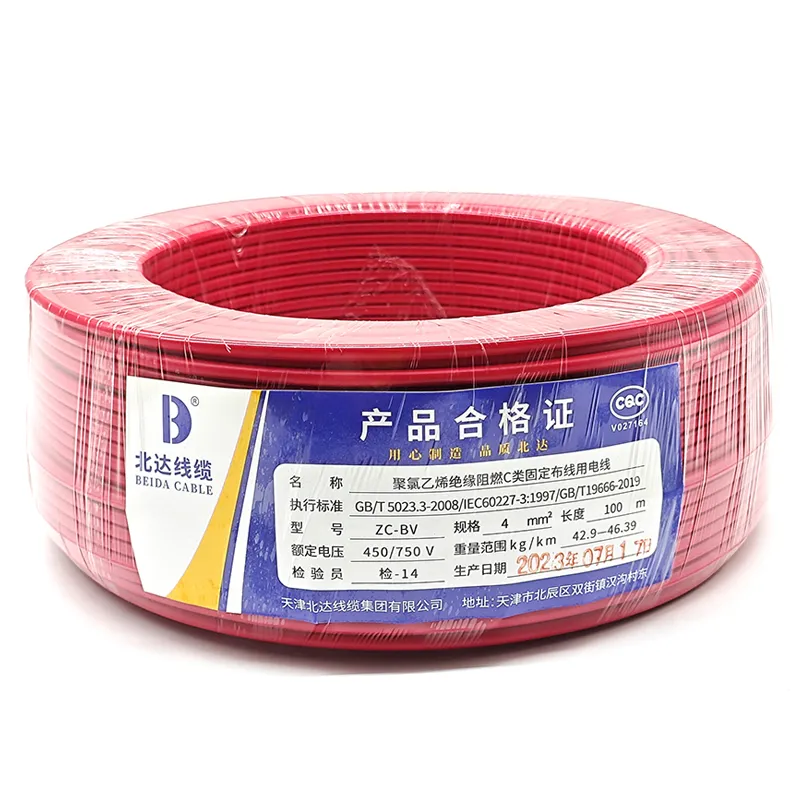

IEC 60227 egyerű PVC kábel

A Tianjin Beida PVC egyerű kábelek gyártója és szállítója Kínában. Az IEC 60227 egyerű PVC-kábel alkalmas az erősáramú vezetékek fix bekötésére vagy a berendezések belső vezetékeinek rugalmas csatlakoztatására, valamint az elosztódobozok és a kapcsolóberendezések védőfektetésére is alkalmas, 450/750 V névleges feszültségig.

Kérdés küldése

termékleírás

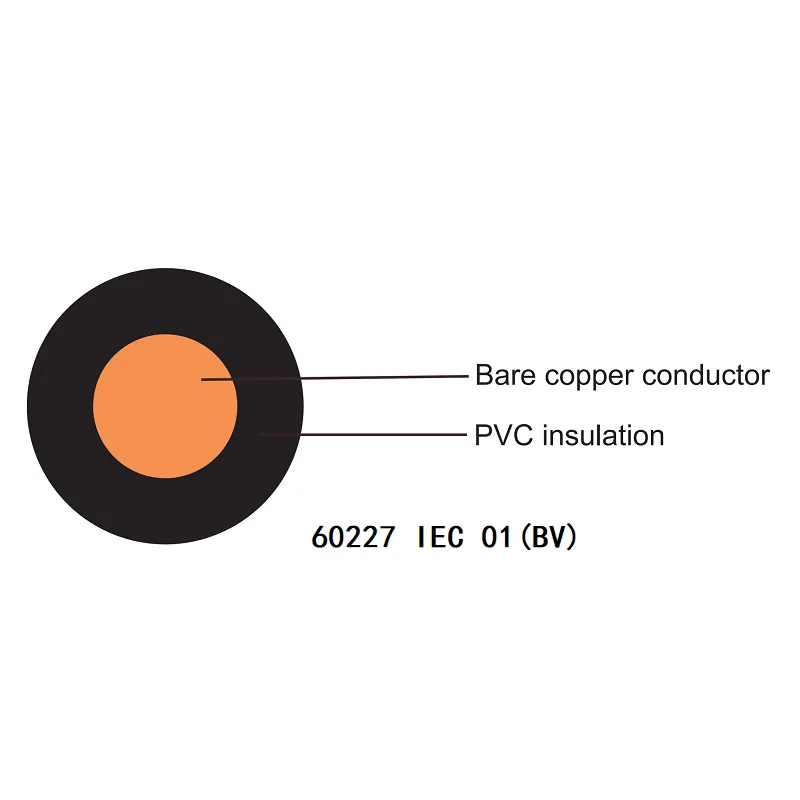

A Beida IEC 60227 egyerű PVC kábel T1R rézvezetőből és ólommentes PVC szigetelőrétegből áll, amely megfelel az IEC szabványnak, a GB szabványnak, a brit szabványnak stb. A kábel CE tanúsítvánnyal rendelkezik, és kiváló elektromos és mechanikai fizikai tulajdonságokkal rendelkezik. Az ügyfelek igényeitől függően ezeket a kábeleket az IEC 60332-1 egyedi függőleges lángterjedési tesztnek vagy az IEC 60332-3 köteg (A, B, C, D kategória) lángterjedési tesztnek vetik alá.

Iec 60227 Single Core Pvc Cable

Termék paraméter

Írja be	Karmester		Szigetelés			Elektromos jellemzők
	Névleges terület	A karmester felépítése	Szigetelés vastagsága	Teljes átmérő		Vezető ellenállás 20 ℃ Max
	Névleges terület	A karmester felépítése	Szigetelés vastagsága	(mm)		Vezető ellenállás 20 ℃ Max
	mm	sz./mm	mm	Min	Max	Ω／km
60227IEC05 60227IEC05(BV)	0.5	1/0,80	0.6	1.9	2.3	39.0
	0.75	1/0,97	0.6	2.1	2.5	26.0
	1	1/1.13	0.6	2.2	2.7	19.50
60227IEC06 60227IEC06(RV)	0.5	16/0,20	0.6	2.1	2.5	39.00
	0.75	24/0,20	0.6	2.2	2.7	26.00
	1	32/0,20	0.6	2.4	2.8	19.50

Írja be	Karmester		Szigetelő vezető			Elektromos jellemzők
	Névleges terület	A karmester felépítése	Szigetelés vastagsága	Teljes átmérő		Vezető ellenállás 20 ℃ Max
	Névleges terület	A karmester felépítése	Szigetelés vastagsága	(mm)		Vezető ellenállás 20 ℃ Max
	mm	sz./mm	mm	Min	Max	Ω／km
60227IEC01 60227IEC01(BV)	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2.25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1.32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2.47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
60227IEC02 60227IEC02(RV)	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

Írja be	Karmester		Szigetelő vezető			Elektromos jellemzők
	Névleges terület	A karmester felépítése	Szigetelés vastagsága	Teljes átmérő		Vezető ellenállás 20 ℃ Max
	Névleges terület	A karmester felépítése	Szigetelés vastagsága	(mm)		Vezető ellenállás 20 ℃ Max
	mm	sz./mm	mm	Min	Max	Ω／km
BVR	2.5	19/0,40	0.8	-	4.1	7.41
	4	19/0,51	0.8	-	4.8	4.61
	6	19/0,63	0.8	-	5.3	3.08
	10	49/0,51	1.0	-	7.3	1.83
	16	49/0,63	1.0	-	8.6	1.15
	25	117/0,51	1.2	-	10.2	0.727
	35	163/0,51	1.2	-	11.7	0.524
	50	147/0,63	1.4	-	13.9	0.387
	70	209/0,63	1.4	-	16	0.268
	95	294/0,63	1.6	-	18.2	0.193
	120	369/0,63	1.6	-	20.2	0.153
	150	456/0,63	1.8	-	22.5	0.124
	185	570/0,63	2.0	-	24.9	0.0991

Üzemi feszültség:

450/750V: 60227 IEC 01, 60227 IEC 01 (BV), 60227 IEC 02, 60227 IEC 02 (RV), BVR

300/500V: 60227 IEC 05, 60227 IEC 05 (BV), 60227 IEC 06, 60227 IEC 06 (RV)

tesztelési feszültség:

2500V: 60227 IEC 01, 60227 IEC 01 (BV), 60227 IEC 02, 60227 IEC 02 (RV), BVR

2000V: 60227 IEC 05, 60227 IEC 05 (BV), 60227 IEC 06, 60227 IEC 06 (RV)

üzemi hőmérséklet: -5°C és +70°C között

hajlítási sugár:

12,5 x Ø: 60227 IEC 02, 60227 IEC 02 (RV), 60227 IEC 06, 60227 IEC 06 (RV), BVR

15 x Ø: 60227 IEC 01, 60227 IEC 01 (BV), 60227 IEC 05, 60227 IEC 05 (BV)

rövidzárlati hőmérséklet: +160 ºC

Lánggátlási teljesítmény: függőleges lángterjedési vizsgálat egyvezetőnél és függőleges lángterjedés vizsgálat függőlegesen szerelt kötegelt vezetékeknél vagy kábeleknél (A, B, C, D osztály), amelyeknek meg kell felelniük az IEC 60332, GB/T 19666, GB/T 18380 szabványoknak, és meg kell felelniük a vevői követelményeknek.

Tűzállóság: 750°C 90 percig, az IEC 60331, GB/T 19666, GB/T 19216 szabványoknak megfelelően
